9AK4-011
Alterar as programações no aparelho de acordo com as caraterísticas de papel
Alterar as programações na máquina de acordo com da máquina as caraterísticas de papel. Verifique os procedimentos abaixo.
Ajuste automático
É possível efetuar o ajuste periódico da posição da imagem em qualquer momento durante o processo de impressão para o tipo de papel personalizado.
IMPORTANTE
Não utilize esta função com papel que tenha logótipos ou padrões previamente impressos (papel pré-impresso) ou se as folhas de papel estiverem sujas.
Esta função só estará disponível se a unidade de deteção estiver instalada.
NOTA
Ao imprimir um trabalho com uma grande quantidade de páginas, pode ajustar diferenças de posição da imagem que ocorrem durante o trabalho. Quando a unidade de deteção está instalada
1
Carregue em
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.2
Carregue em [Ajustar automaticam.].
3
Defina o número de páginas de teste que pretende imprimir e, em seguida, prima [Seguinte].
NOTA
Se pretender dar prioridade à precisão, recomendamos definir o número de páginas de teste para 10.
4
Selecione a localização do papel que pretende ajustar e, em seguida, prima [Inic. ajuste].
As páginas de teste são impressas e a janela apresentada no passo 1 volta a ser apresentada no ecrã após a conclusão do procedimento de ajuste.
Se utilizar o scanner
Se as imagens na frente e no verso estiverem desalinhadas entre si e pretender ajustá-las facilmente, pode ajustar o alinhamento das imagens fazendo a leitura das páginas de teste com a folha de guia.
Limpe o vidro de exposição e a parte debaixo do alimentador.
“Manutenção” > “Limpeza regular” > “Limpar o vidro de exposição” no Manual do utilizadorAntes de ajustar, imprima a folha de guia (A3 ou 11" x 17") nas seguintes condições. Pode não ser possível um ajuste preciso se a folha de guia não for impressa corretamente.
Selecione o mesmo tamanho da folha de guia.
Utilize papel com um peso superior a 200 g/m2 (capa 74 lb).
Especifique o rácio de zoom como 100%.
Recomendamos que a página de teste seja impressa no papel recomendado. O ajuste pode não ser corretamente efetuado em papel rugoso na superfície (como papel com textura, etc.).
Se não for possível ajustar a posição da imagem corretamente ao [Utilizar scanner], ajuste a posição da imagem ao [Não utilizar scanner].
O Duplex Color Image Reader Unit-P (opcional) é necessário para este ajuste.
Quando utilizar um alimentador
1
Carregue em → [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.2
Carregue em [Utilizar scanner].
3
Selecione [Alimentador] em <Ajustar posição da imagem: Program. pág teste>, defina o número de cópias da página de teste e carregue em [Seguinte].
4
Selecione a origem do papel que contém o tipo de papel para ajustar e clique em [Inic. impressão].
⇒A página de teste é impressa.
NOTA
Quanto maior for o número de páginas de teste impressas, mais preciso é o ajuste.
Se especificar a impressão de várias páginas de teste, certifique-se de que todas as páginas de teste são lidas pela ordem pela qual são impressas. Se a ordem for alterada ou se o processo de leitura não for realizado de forma sucessiva, o ajuste pode não ser feito corretamente.
5
Coloque a página de teste no alimentador e carregue em [Iniciar leitura].
6
O ajuste está concluído.
NOTA
Se necessitar de ajustar a posição da imagem com maior precisão depois de efetuar o ajuste com a página de teste, selecione [Não utilizar scanner] → [Ajustar posição da imagem] e ajuste os itens de programação individuais.
A partir do vidro de exposição

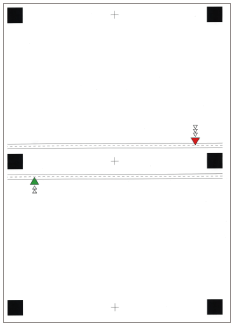

Folha de guia

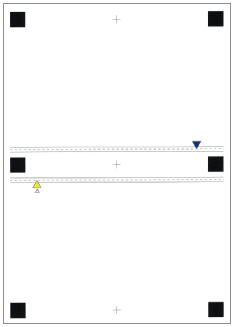

Página de teste
(Frente)
(Verso)
1
Carregue em → [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → Selecione o tipo de papel que pretende editar a partir da lista → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem>.2
Carregue em [Utilizar scanner].
Para imprimir a folha de guia
1
Selecione [Vidro de exposição] in <Ajustar posição da imagem: Program. pág teste> e carregue em [Imprimir] in [Folha guia de saída].
2
Selecione a origem de papel onde o papel a utilizar é colocado → carregue em [Inic. impressão].
A folha guia é impressa.
3
Introduza o número de páginas de teste que quer criar → carregue em [Seguinte].
NOTA
Quanto maior for o número de páginas de teste impressas, mais preciso é o ajuste.
Se especificar a impressão de várias páginas de teste, certifique-se de que todas as páginas de teste são lidas pela ordem pela qual são impressas. Se a ordem for alterada ou se o processo de leitura não for realizado de forma sucessiva, o ajuste pode não ser feito corretamente.
Para obter um resultado de impressão altamente preciso, deixe as páginas de teste de impressão descansarem durante 10 minutos antes de iniciar a leitura, para se poderem adaptar por completo às condições. As páginas de teste em papel facilmente deformável podem expandir ou contrair se lidas de imediato após a impressão, o que poderá afetar o resultado da leitura.
Para obter facilmente um resultado de correção altamente preciso, programe o número de páginas de teste de saída para um, conclua o ajuste e, em seguida, ajuste [Frente] e [Verso] de <Alinh.extr. frontal (e)>. Estas programações e ajustes permitem-lhe obter um resultado de correção semelhante ao obtido ao ler várias páginas de teste.
Para alinhar a posição das superfícies da frente e verso da imagem de utilizador, carregue em [Não utilizar scanner] para ajustar, de forma complementar, a posição da imagem.
4
Selecione a origem de papel que contém o tipo de papel para ajuste → carregue em [Inic. impressão].
A página de teste é impressa.
5

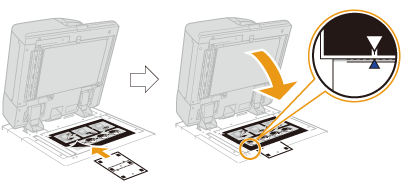

Coloque a folha de guia no vidro de exposição com as setas da folha e no vidro de exposição alinhadas.
6
Alinhe a marca
na página de teste para a primeira operação de leitura com a marca na folha de guia.
na página de teste para a primeira operação de leitura com a marca na folha de guia.
7
Feche o alimentador → carregue em [Iniciar leitura].
NOTA
Abra e feche o alimentador com cuidado. Certifique-se de que a folha de guia fica alinhada quando fechar o alimentador.
8
Vire a página de teste ao contrário e alinhe a marca
na página de teste para a segunda operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
na página de teste para a segunda operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].9
Vire a página de teste e alinhe a marca
na página de teste para a terceira operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
na página de teste para a terceira operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].10
Vire a página de teste ao contrário e alinhe a marca
na página de teste para a quarta operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
na página de teste para a quarta operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].11
O ajuste está concluído.
Se tiver especificado a impressão de várias páginas de teste, repita os passos 6 a 10 para todas as páginas de teste impressas. Neste caso, o ajuste está concluído quando todas as páginas de teste tiverem sido lidas.
Certifique-se de que as páginas de teste são lidas pela ordem em que são impressas.
Certifique-se de que as páginas de teste são lidas pela ordem em que são impressas.
NOTA
Se necessitar de ajustar a posição da imagem com maior precisão depois de efetuar o ajuste com a página de teste, selecione [Não utilizar scanner] → [Ajustar posição da imagem] e ajuste os itens de programação individuais.
Se não utilizar o scanner
Se não utilizar o scanner, altere as programações consoante as características do papel.
NOTA
Não pode alterar as programações para um tipo de papel “padrão” indicado com o ícone de papel sem lápis (
) no ecrã. Neste caso, duplique um tipo de papel “padrão” para criar um tipo de papel “personalizado” indicado com o ícone de papel e lápis (
), e altere as programações do mesmo. Depois de especificar as programações para o tipo de papel personalizado que criou, carregue em → [Preferências] → [Programações de papel] → [Programações de papel] e altere um tipo de papel da origem de papel para esse papel.
) no ecrã. Neste caso, duplique um tipo de papel “padrão” para criar um tipo de papel “personalizado” indicado com o ícone de papel e lápis (), e altere as programações do mesmo. Depois de especificar as programações para o tipo de papel personalizado que criou, carregue em → [Preferências] → [Programações de papel] → [Programações de papel] e altere um tipo de papel da origem de papel para esse papel.Registar o valor medido do papel
Se pretender imprimir a imagem numa área especificada, tem de registar o tamanho de papel correto previamente. Meça o tamanho de papel e registe o valor.
Carregue em → [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → selecione a marca de papel na qual a imagem está desalinhada → carregue em [Detalhes/Editar] → [Alterar] para <Form.> → [Formato person.] → introduza o valor medido.
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → selecione a marca de papel na qual a imagem está desalinhada → carregue em [Detalhes/Editar] → [Alterar] para <Form.> → [Formato person.] → introduza o valor medido. “Programações de gestão de tipos de papel” no Manual do utilizador > consulte “Formato” na subsecção “Itens que é possível especificar”Ajustar a posição da imagem
Pode ajustar a posição na qual a imagem é efetivamente impressa.
1
Carregue em → [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → selecione a marca de papel na qual a imagem está desalinhada → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem> → [Não utilizar scanner].
→ [Preferências] → [Programações de papel] → [Programações de gestão de tipos de papel] → selecione a marca de papel na qual a imagem está desalinhada → carregue em [Detalhes/Editar] → [Alterar] para <Ajustar posição da imagem> → [Não utilizar scanner].
2

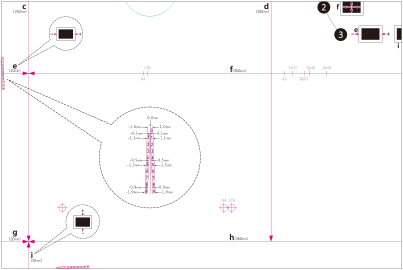

Imprima uma página de teste.
3

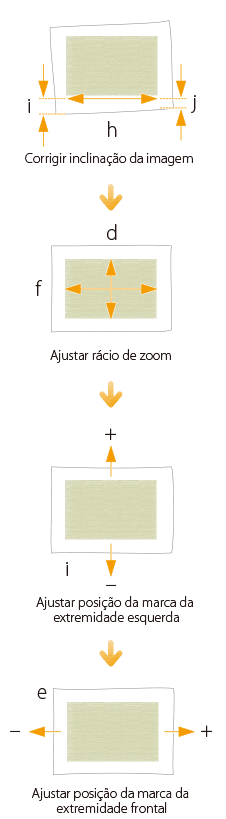

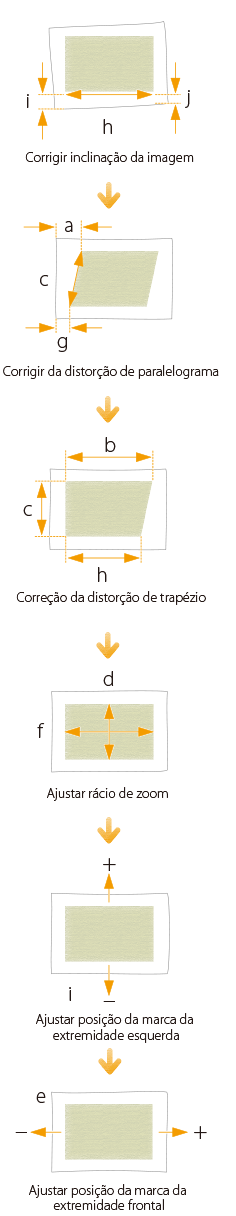

Ajuste a posição da imagem na sequência abaixo apresentada.
4
Imprima outra página de teste e segure-a contra a luz para ver se
(marcas) estão na mesma posição em ambos os lados do papel.
(marcas) estão na mesma posição em ambos os lados do papel.5
Se (marcas) não estiverem alinhadas, ajuste novamente a posição da imagem na sequência abaixo apresentada.
(marcas) não estiverem alinhadas, ajuste novamente a posição da imagem na sequência abaixo apresentada.
NOTA
Imprima cerca de dez cópias da página de teste e, em seguida, meça a página final impressa. Este procedimento serve para melhorar a precisão, uma vez que a posição das imagens impressas primeiro está inconsistente. Se o nível de humidade for elevado, imprima cerca de 30 cópias da página de teste e meça a página final.
Se estiver a ajustar a posição da imagem em papel revestido ou em papel grosso com mais de 250 g/m2 (Capa 92,5 lb), imprima três a cinco páginas de teste e utilize o valor médio. Isto é efetuado porque a posição da imagem em papel grosso ou revestido é inconsistente.
Utilize as marcas em cada tamanho de papel quando verificar se as imagens estão desalinhadas. Por exemplo, se a página de teste for A3, utilize a marca
para verificar se existe um desalinhamento.
para verificar se existe um desalinhamento.Se alterar o valor em [Ajust. tensão transf. secund.], certifique-se de que ajusta o rácio de zoom da imagem.
“Programações de gestão de tipos de papel” > “Ajustar a posição da imagem” no Manual do utilizadorComo corrigir inclinação e distorção de paralelograma/trapézio numa pequena página de teste

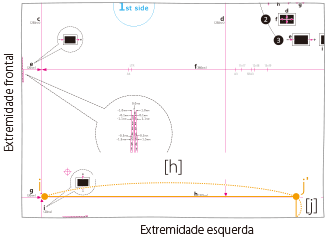

Correção de inclinação
Se a página de teste for tão pequena que <j> não está na página, adicione uma marca arbitrária <j'> em qualquer parte na linha vermelha <h>. Em seguida, introduza a distância de <j'> para a extremidade esquerda do papel em [j]. Introduza a distância de <i> para <j'> em [h].

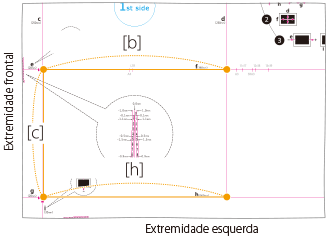

Correção da distorção de trapézio
Se a página de teste for tão pequena que as distâncias b e h não podem ser medidas, adicione <c’>, <b'> e <h'>, consoante apresentado na ilustração à direita. Introduza estas distâncias em [C], [B] e [h] respetivamente.

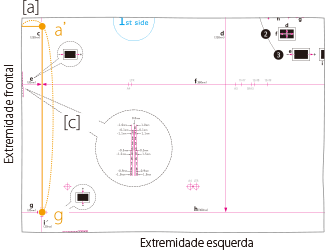

Correção da distorção de paralelograma
Se a página de teste for tão pequena que <a> não está na página, adicione uma marca arbitrária <a'> na linha vermelha <c>. Introduza a distância de <a'> para a extremidade frontal do papel em [A]. Introduza a distância de <g> para <a'> em [C].
