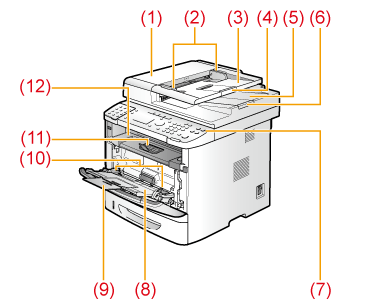

Parte anteriore
|
(1)
|
Alimentatore
Consente di scansionare automaticamente i documenti in modo continuato.
|
|
(2)
|
Guide dei documenti
Regolare queste guide in modo da adattarle al documento.
|
|
(3)
|
Vassoio dell'alimentatore dei documenti
Posizionare i documenti.
|
|
(4)
|
Estensione vassoio dell'alimentatore dei documenti
Estrarre per caricare documenti di grandi dimensioni.
|
|
(5)
|
Vassoio di consegna documenti
Contiene i documenti restituiti dall'alimentatore.
|
|
(6)
|
Ferma documenti
Estrarre il ferma documenti per evitare che la carta cada dal vassoio di consegna documenti.
|
|
(7)
|
Pannello di controllo
Consente di eseguire svariate attività.
|
|
(8)
|
Vassoio multiuso
Il vassoio multiuso consente di caricare la carta. È il vassoio in cui riporre cartoline e buste.
|
|
(9)
|
Vassoio ausiliario (vassoio multiuso)
Estrarlo per caricare la risma di fogli.
|
|
(10)
|
Guide della carta (vassoio multiuso)
Regolare queste guide in modo da adattarle al documento.
|
|
(11)
|
Fermafogli
Evita che la carta cada dal vassoio di uscita.
|
|
(12)
|
Vassoio di uscita
Dal vassoio di uscita fuoriesce la carta stampata (copie, stampe e fax).
|
|

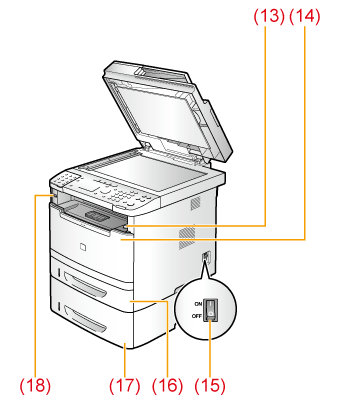

(13)
|
Pulsante di apertura
Premere questo pulsante per aprire il coperchio anteriore.
|
|
(14)
|
Coperchio anteriore
Aprire questo coperchio per sostituire la cartuccia del toner o per rimuovere l'eventuale carta inceppata.
|
|
(15)
|
Pulsante di accensione
Consente di accendere e spegnere la macchina.
|
|
(16)
|
Cassetto della carta
Caricare la carta in questo cassetto.
|
|
(17)
|
Paper Feeder Unit PF-44 (cassetto 2)
Cassetto della carta opzionale.
|
|
(18)
|
Porta memoria USB
Consente di salvare i documenti scansionati nella memoria USB, nonché di stampare i file salvati provenienti dalla memoria USB.
|
