Bourrages papier dans le Module de pli en C et en Z-J

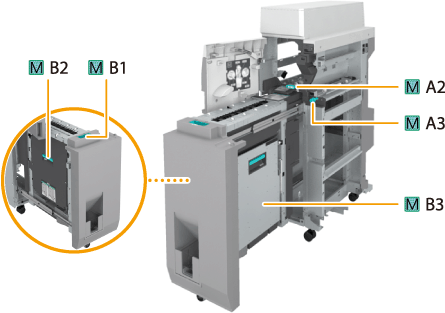

Vérifiez l'emplacement du bourrage papier sur l'afficheur tactile, et suivez la procédure décrite dans cette section pour éliminer le bourrage papier. Comme illustré dans le schéma ci-dessous, les emplacements des bourrages papier sont indiqués par des numéros comme M-A2 ou M-B2. L'Module de pli en C et en Z-J est disponible en option. Equipement optionnel
|
Vérification avant toute manipulationFermez tous les capots ouverts. |
1
Ouvrez le capot avant.
2
Ouvrez le guide (M-A2).
3
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
4
Tournez le bouton (M-A3) et vérifiez si du papier est coincé.
 | Tournez le bouton (M-A3). |
 | Si du papier est coincé, tirez-le doucement dans le sens de la flèche.  |
5
Vérifiez si du papier est coincé dans le guide gauche (M-B2).
| Extrayez l'unité de pliage de papier (M-B1). |
| Ouvrez le guide (M-B2). |
 | Si du papier est coincé, tirez-le doucement dans le sens de la flèche.  |
 | Fermez le guide (M-B2). |
6
Vérifiez si du papier est coincé dans le guide droit (M-B3).
| Ouvrez le guide (M-B3). Ouvrez le guide au maximum. |
| Si du papier est coincé, tirez-le doucement dans le sens de la flèche.  |
| Fermez le guide (M-B3). |
7
Vérifiez si du papier est coincé dans la fente de sortie.
| Si du papier est coincé, tirez-le doucement dans le sens de la flèche.  |
| Remettez l'unité de pliage de papier (M-B1) dans sa position d'origine. |
8
Fermez le guide (M-A2) et la porte avant.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
REMARQUE :
Si le message de bourrage papier s'affiche à plusieurs reprises, ouvrez le guide d'entrée situé au-dessus du bouton (M-A3) dans le capot avant pour vérifier s'il reste du papier.
