ホチキスユニット針ケースの交換（ステイプルフィニッシャー・Q1／中綴じフィニッシャー・Q1）
ステイプルフィニッシャー・Q1／中綴じフィニッシャー・Q1でホチキスユニットのカートリッジの針がなくなり、針ケースの交換が必要になると、タッチパネルディスプレーに針ケースの交換を促す画面が表示されます。次の手順に従って、ホチキスユニット針ケースを交換してください。
|
重要
|
|
針ケースの交換や断裁屑／パンチ屑／針足屑の処理、あるいは紙づまりや針づまりを取り除くために、装着しているオプション機器のカバーを開けている状態でも、正常に動作しているオプション機器へのコピー／プリントの出力は行われる場合があります。装着しているオプション機器のお取り扱いにはご注意ください。
針ケースの針をとめているオレンジ色のテープは、針カートリッジにセットしてから外してください。
|
|
メモ
|
|
ステイプルフィニッシャー・Q1／中綴じフィニッシャー・Q1はオプションです。
針ケースは、針がなくなる前に販売店よりお求めになることをおすすめします。
針ケースは必ず本製品専用のものを使用してください。
 |
1.
フィニッシャーの前カバーを開きます。

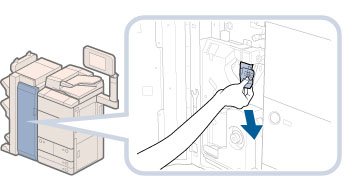

2.
針カートリッジの緑色の部分をつまんで引き出します。
|
メモ
|
|
ホチキスユニットが後ろにありホチキスユニット針ケースを取りづらい場合は、左下のノブを左に回し、ホチキスユニットを移動させてください。
|
3.
針ケースを交換します。
|
重要
|
|
針をとめているテープは、カートリッジにセットする前にはがさないでください。
一度にセットできる針ケースは1個までです。
|

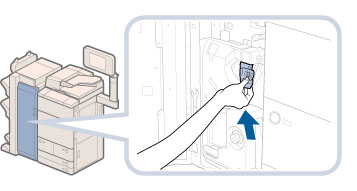

4.
針カートリッジを元の位置に押し込みます。
針カートリッジは、奥まで挿入したことを必ず確認してください。
5.
フィニッシャーの前カバーを閉じます。
 注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
