Module de pli en C et en Z-H1 (En option)
Si un bourrage papier se produit dans le Module de pli en C et en Z-H1, un écran indiquant l'emplacement du bourrage et la marche à suivre pour l'éliminer apparaît sur l'afficheur tactile. Procéder comme suit, tout en se reportant aux instructions indiquées sur l'afficheur tactile pour retirer le papier bloqué.
|
REMARQUE
|
|

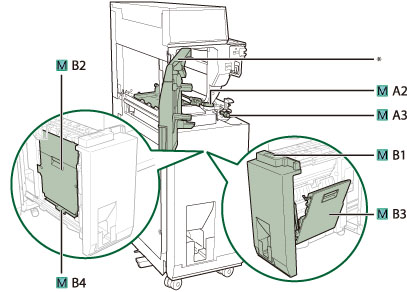

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.
 *Capot avant
Le Module de pli en C et en Z-H1 est un produit en option.
|
1.

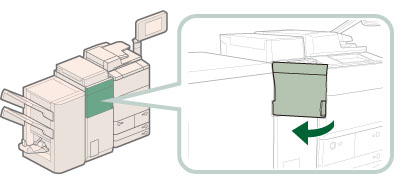

Ouvrir le capot avant du Module de pli en C et en Z-H1.
2.

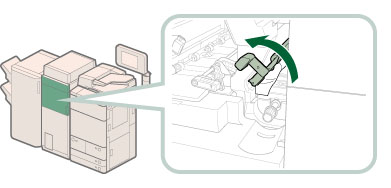

Ouvrir le guide (M-A2).
3.

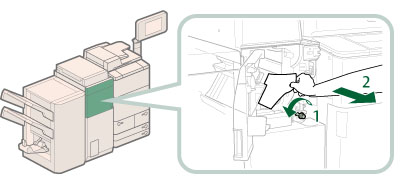

Tourner la molette (M-A3) et retirer le papier bloqué.
 |
1. Tourner la molette (M-A3) dans le sens indiqué par la flèche (sens contraire des aiguilles d'une montre). |
2. Retirer le papier bloqué. |
4.
Retirer le papier bloqué du guide gauche (M-B2).
 ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
5.

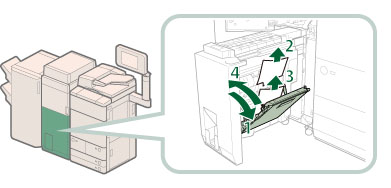

Retirer le papier bloqué du guide droit (M-B3).
 |
1. Ouvrir le guide droit (M-B3).Ouvrir le guide à fond.
|
2. Retirer le papier bloqué du guide intérieur. |
|
3. Retirer le papier bloqué du guide extérieur. |
|
4. Fermer le guide droit (M-B3). |
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
6.
Eliminer tout bourrage papier de la fente de sortie.
 |
1. Pousser le papier bloqué vers la fente de sortie. |
2. Retirer le papier bloqué. |
|
3. Remettre le module de pli en Z (M-B1) dans sa position initiale. |
|
ATTENTION |
|
Lors de la remise en place du module de pli en Z dans sa position initiale, veiller à ne pas se coincer les doigts.
|
7.
Fermer le capot avant et le guide (M-A2).
|
ATTENTION |
|
Lors de la fermeture du guide et du capot, veiller à ne pas se coincer les doigts.
|
|
REMARQUE
|
|
Si l'affichage du message relatif au bourrage papier persiste même après élimination de ce dernier, vérifier qu'il ne reste pas du papier bloqué en ouvrant le guide d'entrée.
 |
8.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
