Document Insertion Unit-K1 (opzionale)
Se si verifica un inceppamento carta all'interno del Document Insertion Unit-K1, nel pannello digitale viene visualizzata una schermata che richiede la rimozione della carta inceppata. Seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
|
IMPORTANTE
|
|
La parte del Document Insertion Unit-K1 può interferire con il finisher quando si liberano gli inceppamenti. Sollevare l'inseritore prima di rimuovere inceppamenti dal finisher.
|
|
NOTA
|
|

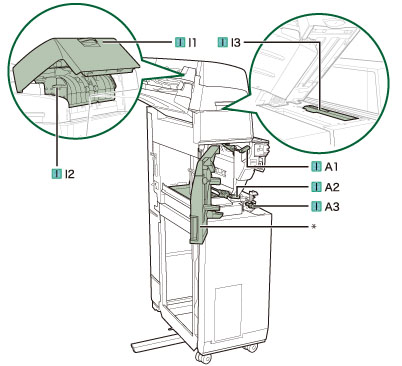

La seguente illustrazione indica la posizione dell'inceppamento. Fare riferimento ad essa per rimuovere l'inceppamento carta.
 *Pannello anteriore
La Document Insertion Unit-K1 è un prodotto opzionale.
|
1.
Rimuovere la carta non inceppata dal Document Insertion Unit-K1.

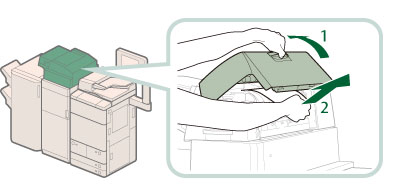

2.
Rimuovere la carta inceppata nel pannello superiore (I-I1) dell'unità di inserimento documenti.
 |
1. Aprire il pannello superiore (I-I1) dell'unità di inserimento documenti.
|
2. Rimuovere la carta inceppata. |
3.
Rimuovere la carta inceppata nella guida (I-I2).

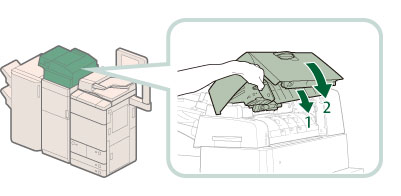

4.
Chiudere la guida (I-I2) e il pannello superiore (I-I1).
 ATTENZIONE |
|
Quando si chiude la guida e il pannello superiore, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
5.
Aprire l'unità di inserimento dei documenti.
6.
Rimuovere la carta inceppata nella guida (I-13).
7.
Chiudere la guida (I-13) e l'unità di inserimento dei documenti.
|
ATTENZIONE |
|
Quando si chiude la guida e l'unità di inserimento dei documenti, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|

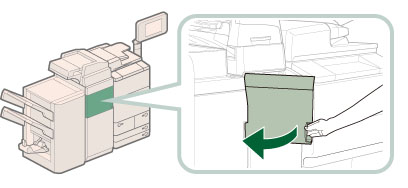

8.
Aprire il pannello anteriore del Document Insertion Unit-K1.
9.
Aprire la guida (I-A1).
|
ATTENZIONE |
|
Quando si apre la guida (I-A1), fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|

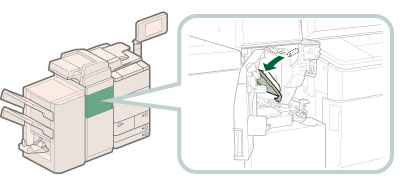

10.
Rimuovere la carta inceppata nella guida (I-A1).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
11.
Aprire la guida (I-A2).
|
ATTENZIONE |
|
Quando si apre la guida (I-A2), fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
12.
Ruotare la manopola (I-A3) e rimuovere la carta inceppata.
 |
1. Ruotare la manopola (I-A3) in direzione della freccia (in senso antiorario). |
2. Rimuovere la carta inceppata. |
13.
Chiudere la guida (I-A2) e il pannello anteriore.
|
ATTENZIONE |
|
Quando si chiude la guida e il pannello, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
|
NOTA
|
|
Se viene visualizzato il messaggio inceppamento anche dopo aver liberato l'inceppamento, controllare se è rimasta della carta aprendo la guida di entrata.
 |
14.
Ricaricare la carta nell'unità di inserimento dei documenti.
15.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
