Paper Folding Unit-H1 (opzionale)
Se si verifica un inceppamento carta all'interno del Paper Folding Unit-H1, nel pannello digitale viene visualizzata una schermata che indica la posizione dell'inceppamento e come eliminarlo. Seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
|
NOTA
|
|

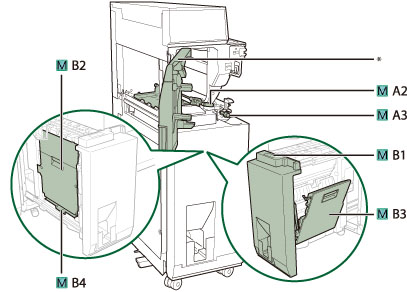

La seguente illustrazione indica la posizione dell'inceppamento. Fare riferimento ad essa per rimuovere l'inceppamento carta.
 *Pannello anteriore
La Paper Folding Unit-H1 è un prodotto opzionale.
|
1.
Aprire il pannello anteriore del Paper Folding Unit-H1.
2.
Aprire la guida (M-A2).
3.
Ruotare la manopola (M-A3) e rimuovere la carta inceppata.
 |
1. Ruotare la manopola (M-A3) in direzione della freccia (in senso antiorario). |
2. Rimuovere la carta inceppata. |
4.
Rimuovere la carta inceppata nella guida sinistra (M-B2).
 ATTENZIONE |
|
Quando si chiude la guida, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
5.

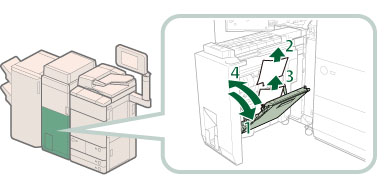

Rimuovere la carta inceppata nella guida destra (M-B3).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
6.

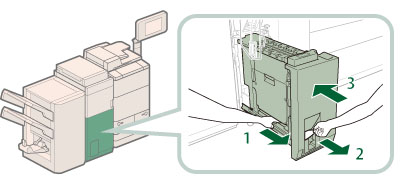

Rimuovere la carta inceppata nella fessura di uscita.
 |
1. Spingere la carta inceppata verso la fessura di uscita. |
2. Rimuovere la carta inceppata. |
|
3. Riportare l'unità di piegatura carta (M-B1) nella sua posizione originale. |
|
ATTENZIONE |
|
Quando si riporta l'unità di piegatura carta nella posizione originale, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
7.
Chiudere la guida (M-A2) e il pannello anteriore.
|
ATTENZIONE |
|
Quando si chiude la guida e il pannello, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
|
NOTA
|
|
Se viene visualizzato il messaggio inceppamento anche dopo aver liberato l'inceppamento, controllare se è rimasta della carta aprendo la guida di entrata.
 |
8.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
