Sostituzione della cartuccia dei punti nell'unità di pinzatura a sella (Booklet Finisher-Q1 PRO)
Quando l'unità di pinzatura a sella di Booklet Finisher-Q1 PRO ha quasi esaurito i punti ed è necessario sostituire la cartuccia dei punti nell'unità di pinzatura a sella, sul pannello digitale viene visualizzata una schermata che chiede di sostituire la cartuccia dei punti. Per sostituirla, attenersi alla procedura descritta di seguito.
|
IMPORTANTE
|
|
Prestare attenzione nella manipolazione delle attrezzature opzionali installate sulla macchina. Quando il coperchio di una unità opzionale viene aperto per sostituire una cartuccia punti, scaricare i residui di foratura/rifilatura/pinzatura o liberare gli inceppamenti di carta e punti, le stampe potrebbero continuare ad essere consegnate se le altre unità opzionali funzionano normalmente e non sono coinvolte nella procedura di rimozione dell'inceppamento di carta o punti.
Se necessario, rimuovere tutta la carta depositata nel vassoio opuscoli prima di sostituire la cartuccia dei punti nell'unità di pinzatura a sella.
|
|
NOTA
|
|
Questa procedura è necessaria solo se il Booklet Finisher-Q1 PRO è installato (il Booklet Finisher-Q1 PRO è un prodotto opzionale).
Quando si sostituiscono le cartucce dei punti, sostituire sia quella anteriore sia quella posteriore.
Si consiglia di avere sempre delle cartucce di scorta.
Utilizzare solo cartucce adatte per questa macchina.
 |
1.
Aprire il pannello anteriore del finisher.
2.

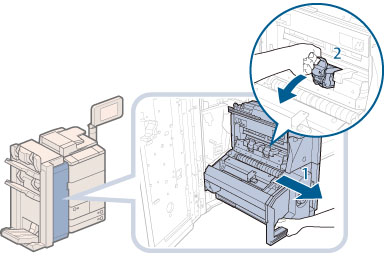

Estrarre il portapunti nell'unità di pinzatura a sella (F-C4).
 |
1.Estrarre l'unità di pinzatura a sella (F-C4). |
2.Estrarre il portapunti, tenendolo per la linguetta. |
3.
Aprire il coperchio del portapunti premendolo a sinistra e a destra.
 |
1.Premere i lati sinistro e destro del coperchio del portapunti. |
2.Aprire il coperchio del portapunti. |
4.
Sollevare ed estrarre la cartuccia dei punti vuota.
 |
1.Premere la freccia indicata al passaggio 3 (e la freccia corrispondente sul lato opposto) per rilasciare la cartuccia dei punti vuota.
|
2.Sollevare ed estrarre la cartuccia dei punti vuota. |
5.
Inserire la nuova cartuccia dei punti finché si blocca in posizione.
6.
Chiudere il coperchio del portapunti.
7.
Riportare il portapunti nella sua posizione originale nell'unità di pinzatura a sella.
Quando si ripone il portapunti, assicurarsi sempre che sia inserito fino ad allinearsi con le frecce come illustrato nello schema.
|
IMPORTANTE
|
|
Seguire i passaggi da 2 a 7 per sostituire la cartuccia dei punti nell'unità di pinzatura a sella.
|
8.
Spingere delicatamente l'unità di pinzatura a sella (F-C4) nella macchina e chiudere il pannello anteriore.
 |
1.Spingere delicatamente l'unità di pinzatura a sella (F-C4) nella macchina.Assicurarsi sempre di spingere a fondo l'unità di pinzatura a sella.
|
2.Chiudere il pannello anteriore del finisher. |
 ATTENZIONE |
|
Nel riportare, spingendola, l'unità di pinzatura a sella in posizione iniziale, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
Quando si chiude il pannello anteriore del finisher, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
