Regolazione della larghezza delle piastre di modifica del formato
Quando si utilizzano tipi speciali di carta, come la carta patinata, il formato carta potrebbe essere leggermente differente rispetto ai formati carta standard e questo potrebbe causare dei problemi. La regolazione della larghezza fra le piastre di modifica del formato può risolvere i seguenti problemi dovuti al formato carta.
Se il formato carta è maggiore del formato carta standard:
Possono verificarsi inceppamenti se lo spazio fra le piastre di modifica del formato e la carta è troppo stretto. Allargare lo spazio fra le piastre di modifica del formato e la carta.
Se il formato carta è minore del formato carta standard:
L'intera area stampata può essere scostata verticalmente in alto o in basso o può essere inclinata se lo spazio fra le piastre di modifica del formato e la carta è troppo largo. In questo caso diminuire lo spazio fra le piastre di modifica del formato e la carta.
 Direzione della carta trasportata |
||
 |
 |
 |
|
Normale
|
Spostata
|
Inclinata
|
Questo modo può essere impostato quando è installato il POD Deck Lite-A1. (Vedere "Paper Deck Unit-C1/POD Deck Lite-A1".)
1.
Premere il pulsante di apertura per aprire POD Deck Lite-A1.
|
IMPORTANTE
|
|
Se la macchina è in modo Riposo (il pannello tattile non viene visualizzato ed è acceso solo
 ), potrebbe non essere possibile aprire il piano carta. In questo caso premere per riattivare la macchina, quindi premere il pulsante di apertura. |
|
NOTA
|
|
Potrebbe volerci un certo tempo prima che il piano carta si apra, anche se si preme il pulsante di apertura.
|
2.

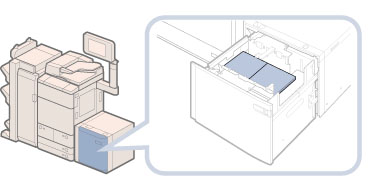

Caricare una risma di carta nel piano carta in modo che l'altezza della risma non superi 10 mm.
Se si utilizza carta A4, caricare una seconda risma di carta a lato della prima risma, in modo che la piastra di modifica del formato esterna non sia inclinata.
|
IMPORTANTE
|
|
Se si è caricata una seconda risma di carta per la regolazione fine, assicurarsi di rimuoverla dopo aver regolato la piastra di modifica del formato esterna. Lasciando la seconda risma di carta sul piano carta può causarne il malfunzionamento. Per ulteriori informazioni vedere il passaggio 14.
|
3.
Chiudere il POD Deck Lite-A1.
Attendere fino a quando il pulsante di apertura smette di lampeggiare.
 ATTENZIONE |
|
Quando si chiude il piano carta, prestare attenzione a non schiacciare le dita, poiché potrebbe causare lesioni personali.
|
4.
Premere
.
.5.
Premere [Regolazione/Manutenzione] → [Regolazione azione] → [Regolazione piastre paper deck].
6.
Premere [Avvio].
7.
Premere il pulsante di apertura per aprire il piano carta.
8.
Rimuovere la vite blu del fermo del bordo posteriore utilizzando una moneta, un cacciavite o uno strumento simile.
* Fermo bordo posteriore
|
IMPORTANTE
|
|
Non allentare o rimuovere la vite blu sulla piastra di modifica del formato esterna.
|
9.

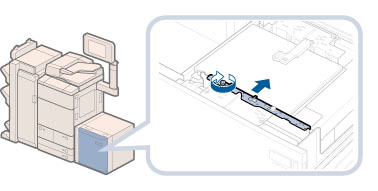

Rimuovere il fermo del bordo posteriore, quindi rimuovere il distanziale posizionato sul retro del fermo del bordo posteriore.
10.

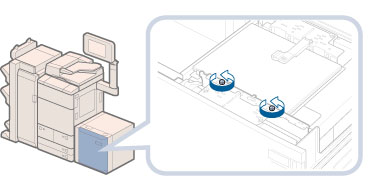

Allentare le due viti di regolazione nere sulla piastra di modifica del formato esterna utilizzando una moneta, un cacciavite o uno strumento simile.
11.

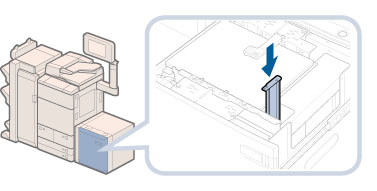

Inserire il distanziale (orizzontalmente) nello spazio fra la carta e la piastra di modifica del formato esterna.
12.
Stringere la vite di regolazione nera a sinistra utilizzando una moneta, un cacciavite o uno strumento simile, premendo la piastra di modifica del formato esterna contro la risma di carta.
13.
In modo simile, stringere la vite di regolazione nera a destra utilizzando una moneta, un cacciavite o uno strumento simile, premendo la piastra di modifica del formato esterna contro la risma di carta.
Assicurarsi che le due viti di regolazione nere siano ben serrate.
14.
Rimuovere la seconda risma di carta, ad esempio la carta A4 se è stata caricata vicino alla prima risma al passaggio 2.
|
IMPORTANTE
|
|
Se si è caricata una seconda risma di carta per la regolazione fine, assicurarsi di rimuoverla dopo aver regolato la piastra di modifica del formato esterna. Lasciando la seconda risma di carta sul piano carta può causarne il malfunzionamento.
|
15.
Rimuovere il distanziale e conservarlo sul retro del fermo del bordo posteriore.
16.
Allineare il fermo del bordo posteriore con i segni del formato carta desiderato.
17.
Una volta terminato l'allineamento del fermo del bordo posteriore con i segni del formato carta desiderato, fissare il fermo del bordo posteriore alla piastra di modifica del formato esterna con la vite blu, utilizzando una moneta, un cacciavite o uno strumento simile.
18.
Una volta terminata la regolazione della piastra di modifica del formato esterna, premere [Fine].
19.
Assicurarsi che il sollevatore interno si sia sollevato e caricare la carta rimanente nel piano carta.
|
NOTA
|
|
Durante il caricamento della carta assicurarsi che l'altezza della risma di carta non superi i 20 mm. Se l'altezza della risma di carta dovesse superare i 20 mm, i bordi della risma potrebbero arricciarsi o piegarsi e potrebbe risultare una qualità di stampa scarsa.
|
20.
Chiudere il POD Deck Lite-A1.
|
ATTENZIONE |
|
Quando si chiude il piano carta, prestare attenzione a non schiacciare le dita, poiché potrebbe causare lesioni personali.
|
