Zuschiesseinheit K1 (Zusatzausstattung)
Wenn es in der Zuschiesseinheit K1 zu einem Papierstau kommt, erscheint auf dem Sensordisplay eine Aufforderung zum Beseitigen des Papierstaus. Gehen Sie wie nachfolgend beschrieben vor. Beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
WICHTIG
|
|
Der Teil der Zuschiesseinheit K1 kann das Entfernen von Staus am Finisher behindern. Heben Sie die Zuschiesseinheit hoch, bevor Sie Staus am Finisher entfernen.
|
|
HINWEIS
|
|

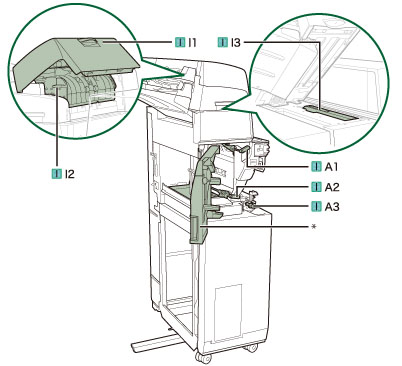

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
Die Zuschiesseinheit K1 ist ein Zusatzprodukt.
|
1.

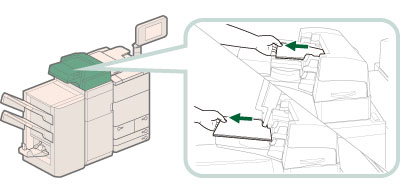

Entfernen Sie nicht gestautes Papier aus der Zuschiesseinheit K1.
2.

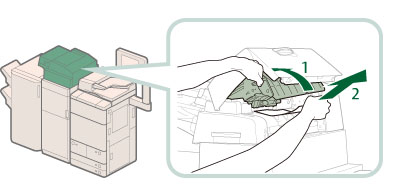

Entfernen Sie jegliches gestautes Papier aus der oberen Abdeckung (I-I1) der Zuschiesseinheit.
 |
1. Öffnen Sie die obere Abdeckung (I-I1) der Zuschiesseinheit.
|
2. Entfernen Sie das gesamte gestaute Papier. |
3.

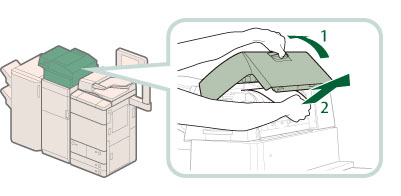

Entfernen Sie das gesamte gestaute Papier aus der Führung (I-I2).
4.
Schließen Sie die Führung (I-I2) und die obere Abdeckung (I-I1).
 VORSICHT |
|
Achten Sie beim Schließen der Führung und oberen Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
5.
Öffnen Sie die Zuschiesseinheit.
6.
Entfernen Sie das gesamte gestaute Papier aus der Führung (I-13).
7.
Schließen Sie die Führung (I-13) und die Zuschiesseinheit.
|
VORSICHT |
|
Achten Sie beim Schließen der Führung und der Zuschiesseinheit darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
8.

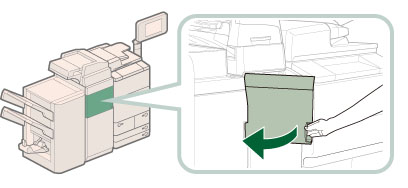

Öffnen Sie die vordere Abdeckung der Zuschiesseinheit K1.
9.

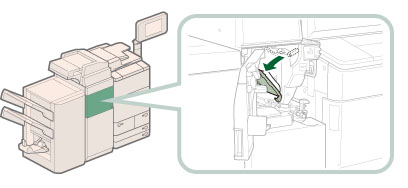

Öffnen Sie die Führung (I-A1).
|
VORSICHT |
|
Achten Sie beim Öffnen der Führung (I-A1) darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
10.
Entfernen Sie das gesamte gestaute Papier aus der Führung (I-A1).
|
VORSICHT |
|
Achten Sie beim Schließen der Führung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
11.

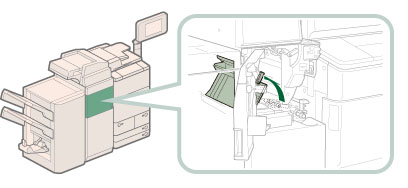

Öffnen Sie die Führung (I-A2).
|
VORSICHT |
|
Achten Sie beim Öffnen der Führung (I-A2) darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
12.

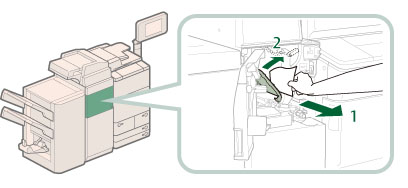

Drehen Sie den Regler (I-A3), und entfernen Sie jegliches gestautes Papier.
 |
1. Drehen Sie den Regler (I-A3) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
13.
Schließen Sie die Führung (I-A2) und die vordere Abdeckung.
|
VORSICHT |
|
Achten Sie beim Schließen der Führung und der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
|
HINWEIS
|
|
Wenn die Papierstaumeldung auch nach Beseitigen des Papierstaus noch angezeigt wird, überprüfen Sie, ob noch Papierreste vorhanden sind, indem Sie die Führung am Eingang öffnen.
 |
14.
Legen Sie das Papier wieder in die Zuschiesseinheit ein.
15.
Folgen Sie den Anweisungen auf dem Display.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
