Falzeinheit H1 (Zusatzausstattung)
Bei einem Papierstau im Falzeinheit H1 erscheint auf dem Sensordisplay ein Display, aus dem ersichtlich ist, wo der Stau aufgetreten ist, und mit Anweisungen zur Behebung. Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
HINWEIS
|
|

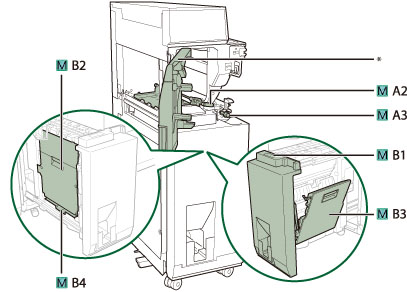

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
Die Falzeinheit H1 ist ein Zusatzprodukt.
|
1.
Öffnen Sie die vordere Abdeckung der Falzeinheit H1.
2.
Öffnen Sie die Führung (M-A2).
3.

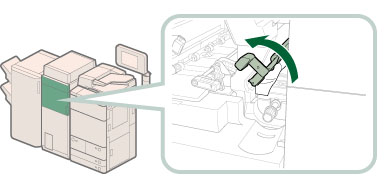

Drehen Sie den Regler (M-A3), und entfernen Sie jegliches gestautes Papier.
 |
1. Drehen Sie den Regler (M-A3) in Pfeilrichtung (gegen den Uhrzeigersinn). |
2. Entfernen Sie das gesamte gestaute Papier. |
4.

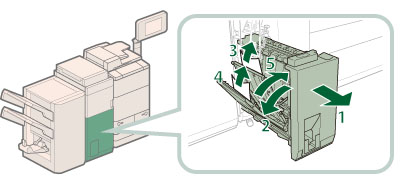

Ziehen Sie alles gestaute Papier aus der linken Führung (M-B2) heraus.
 VORSICHT |
|
Achten Sie beim Schließen der Führung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
5.
Entfernen Sie das gesamte gestaute Papier aus der rechten Führung (M-B3).
|
VORSICHT |
|
Achten Sie beim Schließen der Führung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
6.

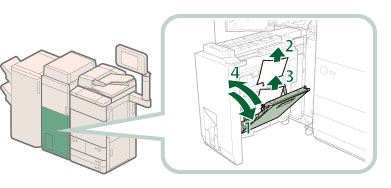

Entfernen Sie alles gestaute Papier aus dem Ausgabeschlitz.
 |
1. Ziehen Sie gestautes Papier in Richtung Ausgabeschlitz heraus. |
2. Entfernen Sie das gesamte gestaute Papier. |
|
3. Bringen Sie die Falzeinheit (M-B1) wieder in die ursprüngliche Position. |
|
VORSICHT |
|
Achten Sie beim Hineindrücken Falzeinheit darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
7.
Schließen Sie die Führung (M-A2) und die vordere Abdeckung.
|
VORSICHT |
|
Achten Sie beim Schließen der Führung und der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
|
HINWEIS
|
|
Wenn die Papierstaumeldung auch nach Beseitigen des Papierstaus noch angezeigt wird, überprüfen Sie, ob noch Papierreste vorhanden sind, indem Sie die Führung am Eingang öffnen.
 |
8.
Folgen Sie den Anweisungen auf dem Display.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
