Das Austauschen der Heftpatrone in der Sattelheftungseinheit (Broschüren Finisher Q1 PRO)
Wenn der Heftklammervorrat in der Sattelhefteinheit des Broschüren Finisher Q1 PRO fast erschöpft ist und die Heftpatrone in der Sattelhefteinheit ausgetauscht werden muss, wird ein Display mit einer entsprechenden Aufforderung angezeigt. Setzen Sie eine neue Heftpatrone ein wie im Folgenden erläutert.
|
WICHTIG
|
|
Gehen Sie beim Umgang mit den Elementen der Zusatzausstattung, die an das System angeschlossen sind, vorsichtig vor. Nach dem Öffnen der Abdeckung einer Zusatzeinheit zum Ersetzen einer Heftpatrone, Entfernen von Locherabfall/Trimmerabfall/Hefterabfall Beseitigen von Papierstaus und Heftklammerstaus können immer noch Drucke ausgegeben werden, wenn andere Zusatzeinheiten normal funktionieren und nicht am Entfernen des Papier- oder Heftklammerstaus beteiligt sind.
Falls erforderlich, entfernen Sie vor dem Austauschen der Heftpatrone der Sattelhefteinheit alles ausgebene Papier aus der Broschürenausgabe.
|
|
HINWEIS
|
|
Dies ist nur erforderlich, wenn der Broschüren Finisher Q1 PRO angeschlossen ist (der Broschüren Finisher Q1 PRO ist ein Zusatzprodukt).
Wechseln Sie beim Austauschen von Heftpatronen die vorderen und hinteren Heftpatronen aus.
Sie sollten sich rechtzeitig neue Heftklammermagazine bei Ihrem Canon Vertriebspartner beschaffen, bevor der Vorrat erschöpft ist.
Verwenden Sie nur für dieses System empfohlene Heftklammermagazine.
 |
1.
Öffnen Sie die vordere Abdeckung des Finisher.
2.

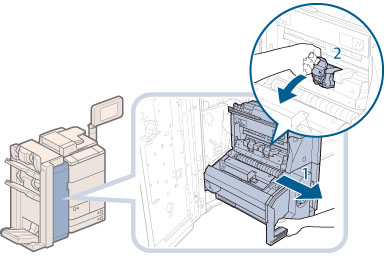

Ziehen Sie den Heftklammernbehälter aus der Sattelhefteinheit (F-C4).
 |
1.Ziehen Sie die Sattelhefteinheit (F-C4) heraus. |
2.Fassen Sie den Heftklammernbehälter am Griff und ziehen Sie ihn heraus. |
3.
Öffnen Sie den Heftklammernbehälter, indem Sie die linken und rechten Seiten drücken.
 |
1.Drücken Sie gegen linken und rechten Seiten der Abdeckung des Heftklammernbehälters. |
2.Öffnen Sie die Abdeckung des Heftklammernbehälters. |
4.
Heben und ziehen Sie den leeren Heftklammernbehälter heraus.
5.
Schieben Sie die neue Heftpatrone ein, bis sie hörbar einrastet.
6.
Schließen Sie die Abdeckung des Heftklammernbehälters.
7.
Bringen Sie den Heftklammernbehälter wieder in seine ursprüngliche Position in der Sattelhefteinheit.
Achten Sie beim Wiedereinsetzen des Heftklammernbehälters immer darauf, dass er so weit eingeschoben wird, bis die Pfeile wie in der Abbildung dargestellt ausgerichtet sind.
|
WICHTIG
|
|
Folgen Sie Schritt 2 bis 7 und tauschen Sie die andere Heftpatrone in der Sattelheftungseinheit.
|
8.
Drücken Sie vorsichtig die Sattelhefteinheit (F-C4) vorsichtig zurück in das System, und schließen Sie die Frontabdeckung.
 VORSICHT |
|
Achten Sie beim Hineindrücken der Sattelhefteinheit in ihre ursprüngliche Position darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
Achten Sie beim Schließen der vorderen Abdeckung des Finisher darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
