Sattelhefteinheit des Broschüren Finisher Q1 PRO
Verfahren Sie wie im Folgenden beschrieben und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
|
HINWEIS
|
|

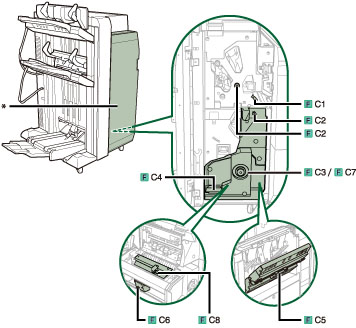

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
|
1.
Öffnen Sie die vordere Abdeckung des Finisher.
2.

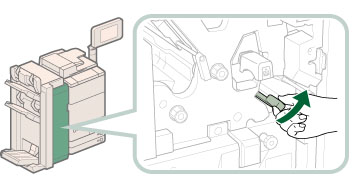

Öffnen Sie die Führung (F-C1).
3.

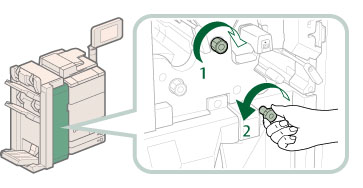

Drehen Sie die Regler, um das gestaute Papier zur Führung (F-C1) zuzuführen.
4.
Entfernen Sie das gesamte gestaute Papier.
5.

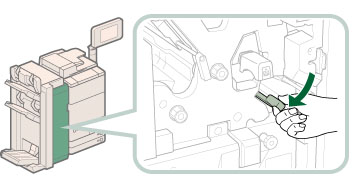

Schließen Sie die Führung (F-C1).
 VORSICHT |
|
Achten Sie beim Schließen der Führung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
6.

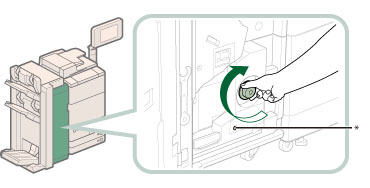

Wenn die Lampe während des Eindrückens des Reglers (F-C3) eingeschaltet ist, drehen Sie ihn in Pfeilrichtung (im Uhrzeigersinn), bis die Lampe erlischt.
* Lampe
Drehen Sie den Regler (F-C3), um das das gestaute Papier der Auslaufführung des Broschürenfachs zuzuführen.
Wenn der Broschüren-Trimmer D1 angeschlossen ist, drehen Sie den Regler, um das gestaute Papier dem Broschürentrimmer zuzuführen.
Wenn die Lampe AUS ist, fahren Sie mit Schritt 7 fort.
7.
Entfernen Sie das gesamte gestaute hervorstehende Papier aus dem Broschürenfach.
Wenn der Broschüren-Trimmer D1 angeschlossen ist, entfernen Sie alles gestaute Papier vom Transportband.
8.
Ziehen Sie die Sattelhefteinheit (F-C4) heraus.
9.
Entfernen Sie das gesamte gestaute Papier aus dem Inneren der Sattelhefteinheit.
 |
1. Öffnen Sie die rechte Abdeckung der Sattelhefteinheit (F-C5). |
2. Entfernen Sie das gesamte gestaute Papier. |
|
3. Schließen Sie die rechte Abdeckung der Sattelhefteinheit (F-C5). |
|
VORSICHT |
|
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
10.

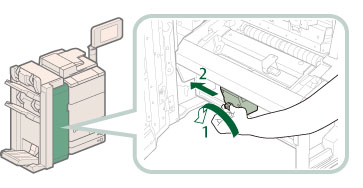

Drehen Sie den Regler an der Presseinheit (F-C6) in Pfeilrichtung (gegen den Uhrzeigersinn), und drücken Sie ihn so weit nach rechts wie möglich.
 |
1. Drehen Sie den Regler an der Presseinheit (F-C6). |
2. Drücken Sie die Presseinheit (F-C6) so weit nach links wie möglich. |
Wenn die Presseinheit in der richtigen Position ist, ist dieser Schritt nicht erforderlich.
Die Presseinheit soll eine saubere Falz in der Mitte des Papiers erzielen, um eine Broschüre herzustellen. Wenn die Presseinheit nicht in der richtigen Position ist, kann das mit Sattelheftung verarbeitete Papier nicht zum Broschürenfach zugeführt werden.
11.
Entfernen Sie alles gestaute Papier im Ausgabebereich der Sattelhefteinheit.
 |
1. Während Sie den Regler (F-C7) eindrücken, drehen Sie ihn in Pfeilrichtung (im Uhrzeigersinn), bis die Lampe ausgeht. |
2. Entfernen Sie alles gestaute Papier im Ausgabebereich der Sattelhefteinheit. |
12.
Während Sie die Ausgabeführung (F-C8) öffnen, entfernen Sie das gestaute Papier.
13.
Schließen Sie die Ausgabeführung (F-C8).
|
VORSICHT |
|
Achten Sie beim Schließen der Führung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
14.
Drücken Sie die Sattelhefteinheit (F-C4) ein, und schließen Sie die vordere Abdeckung des Finishers.
|
VORSICHT |
|
Achten Sie beim Bringen der Sattelhefteinheit in ihre ursprüngliche Funktion oder Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
15.
Folgen Sie den Anweisungen auf dem Sensordisplay.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
