Justage der Breite der Papierformatplatte

Wenn Sie spezielle Papiertypen, z. B. beschichtetes Papier, verwenden, kann das Papierformat leicht vom Standardpapierformat abweichen, was Probleme verursachen kann. Wenn Sie den Abstand zwischen den Papierformatplatten justieren, können Sie die folgenden Probleme im Zusammenhang mit dem Papierformat beheben.
Das Papierformat ist größer als ein Standardpapierformat:
Wenn der Abstand zwischen den Papierformatplatten und dem Papier zu eng ist, können Papierstaus entstehen. Verbreitern Sie den Abstand zwischen den Papierformatplatten und dem Papier.
Wenn das Papierformat kleiner als ein Standardpapierformat ist:
Der gesamte Druckbereich kann nach oben oder unten verschoben oder schief sein, wenn der Abstand zwischen den Papierformatplatten und dem Papier zu groß ist. Reduzieren Sie in diesem Fall den Abstand zwischen den Papierformatplatten und dem Papier.
 Richtung des transportierten Papiers
Normal
Versetzt
Schräg
Diese Funktion kann eingestellt werden, wenn der POD Lite A3-Papiermagazin A1 (1x3.500) angeschlossen ist. (Vgl. Abschnitt "A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500)".)
1.
Drücken Sie den Entriegelungsknopf und öffnen Sie das POD Lite A3-Papiermagazin A1 (1x3.500).
WICHTIG
Wenn sich das System im Schlafmodus befindet (das Sensordisplay wird nicht angezeigt und nur die leuchtet), können Sie das Papiermagazin möglicherweise nicht öffnen. Betätigen Sie in einem solchen Fall , um das System erneut zu aktivieren, und drücken Sie anschließend den Entriegelungsknopf.
HINWEIS
Selbst nach dem Drücken des Entriegelungsknopfs kann es etwas dauern, bis sich das Papiermagazin öffnet.
2.

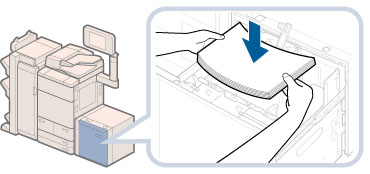

Legen Sie einen Stapel Papier in das Papiermagazin, der nicht höher sein darf als 10 mm.
Wenn Sie A4-Papier verwenden, legen Sie einen zweiten Stapel Papier so neben den ersten Papierstapel, dass die äußere Papierformatplatte nicht geneigt wird.
WICHTIG
Wenn Sie einen zweiten Stapel Papier zur Feinjustage eingelegt haben, vergessen Sie nicht, ihn herauszunehmen, nachdem Sie die äußere Papierformatplatte justiert haben. Wenn Sie den zweiten Stapel Papier im Papiermagazin lassen, können Fehlfunktionen des Papiermagazins auftreten. Nähere Informationen finden Sie im Schritt 14.
3.
Schließen Sie das POD Lite A3-Papiermagazin A1 (1x3.500).
Warten Sie, bis der Entriegelungsknopf nicht mehr blinkt.
VORSICHT
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
4.
Betätigen Sie die Taste .
5.
Berühren Sie nacheinander die Tasten [Justage/Wartung] → [Funktion justieren] → [Papiermagazinplatten justieren].
6.
Berühren Sie die Taste [Start]. 　　　
7.
Drücken Sie den Entriegelungsknopf und öffnen Sie das Papiermagazin.
8.

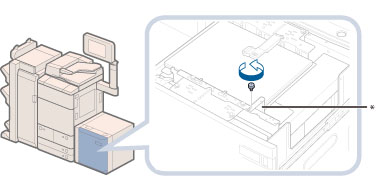

Entfernen Sie die blaue Schraube an der Halterung der hinteren Kante mit einer Münze, einem Schraubendreher o.ä.
* Rückseite der Halterung der hinteren Kante
WICHTIG
Lösen bzw. entfernen Sie die blaue Schraube auf der äußeren Papierformatplatte nicht.
9.

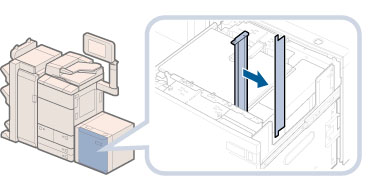

Entfernen Sie die Halterung an der linken Kante und anschließend das Abstandsstück, das sich in der Rückseite der Halterung der hinteren Kante befindet.
10.

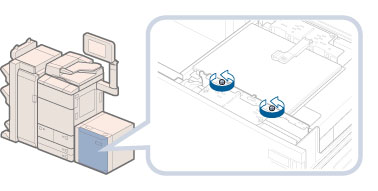

Entfernen Sie die beiden schwarzen Justierschrauben der äußeren Papierformatplatte mit einer Münze, einem Schraubendreher o.ä.
11.

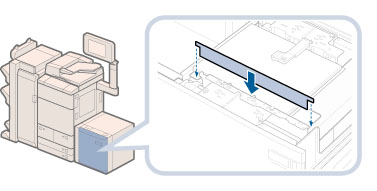

Fügen Sie das Abstandsstück (horizontal) zwischen dem Papier und der äußeren Papierformatplatte ein.
12.
Befestigen Sie die schwarze Justierschraube auf der linken Seite mithilfe einer Münze, eines Schraubendrehers o.ä. und drücken Sie dabei die äußere Papierformatplatte leicht gegen den Papierstapel.
13.
Befestigen Sie die schwarze Justierschraube auf der rechten Seite ebenfalls mithilfe einer Münze, eines Schraubendrehers o.ä. und drücken Sie dabei die äußere Papierformatplatte leicht gegen den Papierstapel.
Vergewissern Sie sich, dass die beiden schwarzen Justierschrauben richtig befestigt sind.
14.
Falls Sie bei Schritt 2 einen zweiten Stapel Papier, z. B. im Format A4, neben den ersten Stapel gelegt haben, nehmen Sie ihn heraus.
WICHTIG
Wenn Sie einen zweiten Stapel Papier zur Feinjustage eingelegt haben, vergessen Sie nicht, ihn herauszunehmen, nachdem Sie die äußere Papierformatplatte justiert haben. Wenn Sie den zweiten Stapel Papier im Papiermagazin lassen, können Fehlfunktionen des Papiermagazins auftreten.
15.
Entfernen Sie das Abstandsstück und bringen Sie es in der Rückseite der Halterung an der hinteren Kante unter.
16.
Richten Sie die Halterung an der hinteren Kante an den Markierungen für das gewünschte Papierformat aus.
17.
Wenn Sie die Halterung an der hinteren Kante mit den Markierungen für das gewünschten Papierformat fertig ausgerichtet haben, befestigen Sie die Halterung an der hinteren Kante mit der blauen Schraube (mithilfe einer Münze, eines Schraubendrehers o.ä.) an der äußeren Papierformatplatte.
18.
Wenn Sie die Justage der äußeren Papierformatplatte abgeschlossen haben, berühren Sie die Taste [Ende].
19.
Vergewissern Sie sich, dass der Lift im Magazin abgesenkt wurde, und legen Sie das verbleibende Papier in das Papiermagazin.
HINWEIS
Achten Sie beim Einlegen des Papiers darauf, dass der Papierstapel nicht höher ist als 20 mm. Wenn der Papierstapel höher ist als 20 mm, können sich die Kanten des Papierstapels wellen oder knicken, was die Druckqualität beeinträchtigen kann.
20.
Schließen Sie das POD Lite A3-Papiermagazin A1 (1x3.500).
VORSICHT
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
