Unidad de Inserción K1 (Opcional)
Si se produce un atasco de papel en el interior de la Unidad de Inserción K1, en la pantalla táctil aparecerá una pantalla indicando que elimine el papel atascado y cómo eliminarlo. Siga el procedimiento descrito a continuación, a la vez que consulta las instrucciones que aparecen en la pantalla táctil, para quitar el papel atascado.
|
IMPORTANTE
|
|
La parte de la Unidad de Inserción K1 puede interferir con la unidad de acabado al eliminar atascos. Levante la unidad de inserción antes de eliminar atascos de la unidad de acabado.
|
|
NOTA
|
|

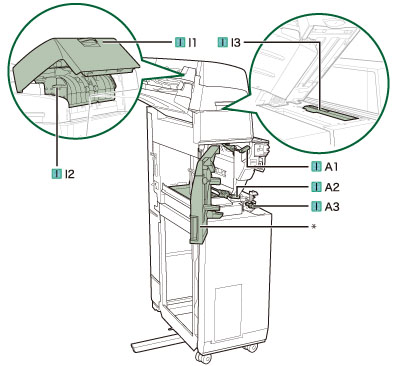

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
La Unidad de Inserción K1 es un producto opcional.
|
1.
Quite el papel que no esté atascado de la Unidad de Inserción K1.

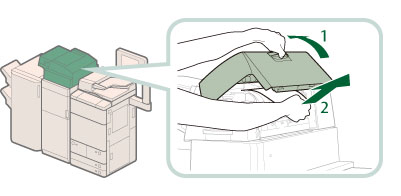

2.
Quite el papel atascado en la tapa superior (I-I1) de la unidad de inserción de documentos.
 |
1. Abra la tapa superior (I-I1) de la unidad de inserción de documentos.
|
2. Quite cualquier papel atascado. |

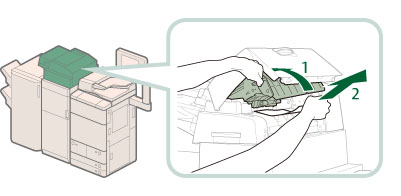

3.
Quite el papel atascado en la guía (I-I2).

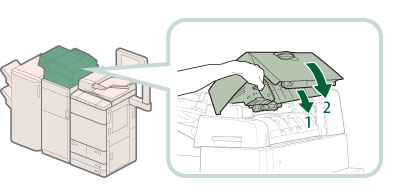

4.
Cierre la guía (I-I2) y la tapa superior (I-I1).
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía y la tapa superior.
|

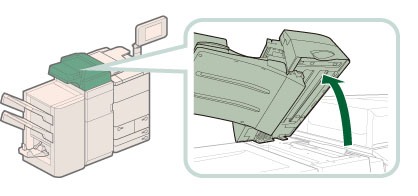

5.
Abra la unidad de inserción de documentos.

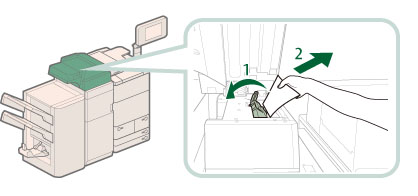

6.
Quite el papel atascado en la guía (I-13).

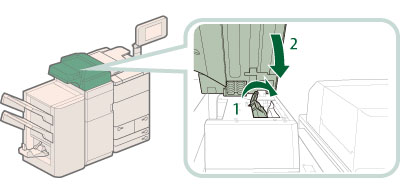

7.
Cierre la guía (I-13) y la unidad de inserción de documentos.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía y la unidad de inserción de documentos.
|
8.
Abra la tapa frontal de la Unidad de Inserción K1.
9.
Abra la guía (I-A1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al abrir la guía (l-A1).
|
10.
Quite el papel atascado en la guía (I-A1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
11.
Abra la guía (I-A2).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al abrir la guía (l-A2).
|

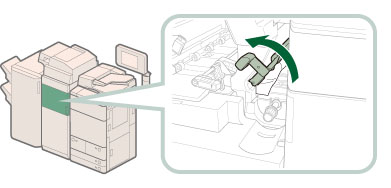

12.
Gire el mando (I-A3), y quite cualquier papel atascado.
 |
1. Gire el mando (I-A3) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Quite cualquier papel atascado. |
13.
Cierre la guía (I-A2) y la tapa frontal.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía y la tapa.
|
|
NOTA
|
|
Si el mensaje de atasco de papel aparece incluso después de haber eliminado el atasco de papel, compruebe que no haya quedado ningún papel abriendo la guía de entrada.
 |
14.
Vuelva a cargar papel en la unidad de inserción de documentos.
15.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
