Ajustar la anchura de la placa de cambio de tamaño
Cuando utilice tipos de papel especiales, como papel estucado, el tamaño del papel puede ser ligeramente diferente al de los tamaños de papel estándar, y esto puede causar problemas. El ajuste de la anchura entre las placas de cambio de tamaño puede resolver los problemas siguientes debidos al tamaño del papel.
Si el tamaño del papel es superior al tamaño de papel estándar:
Si el espacio ente las placas de cambio de tamaño y el papel es demasiado estrecho, pueden producirse atascos de papel. Amplíe el espacio entre las placas de cambio de tamaño y el papel.
Si el tamaño del papel es inferior al tamaño de papel estándar:
Si el espacio ente las placas de cambio de tamaño y el papel es demasiado ancho, todo el área impresa puede desplazarse verticalmente a la parte superior o inferior, o puede inclinarse. En este caso, reduzca el espacio entre las placas de cambio de tamaño y el papel.
 Dirección del papel que está transportándose |
||
 |
 |
 |
|
Normal
|
Desplazado
|
Inclinado
|
Este modo puede establecerse cuando está instalada la Depósito POD Sencillo A1. (Consulte "Depósito de Papel C1/Depósito POD Sencillo A1".)
1.
Pulse el botón de apertura para abrir el Depósito POD Sencillo A1.
|
IMPORTANTE
|
|
Si el equipo está en el modo de reposo (la pantalla táctil no se muestra, y sólo está encendido
 ), no podrá abrir el depósito de papel. En este caso, pulse para reactivar el equipo, y después pulse el botón de apertura. |
|
NOTA
|
|
El depósito de papel puede tardar cierto tiempo en abrirse, aunque se pulse el botón de apertura.
|
2.
Cargue una pila de papel en el depósito de papel, de forma que la altura de dicha pila no sobrepase 10 mm.
Si está utilizando papel A4, cargue una segunda pila de papel en lado de la primera pila de papel, de forma que las placas de cambio de tamaño exteriores no estén inclinadas.
|
IMPORTANTE
|
|
Si ha cargado una segunda pila de papel para ajuste fino, cerciórese de quitarla después de haber ajustado la placa de cambio de tamaño exterior. Si dejase la segunda pila de papel en el depósito de papel podría producirse un mal funcionamiento del depósito de papel. Para más información, consulte el paso 14.
|
3.
Cierre el Depósito POD Sencillo A1.
Espere hasta que el botón de apertura deje de parpadear.
 ATENCIÓN |
|
Cuando cierre el depósito de papel, tenga cuidado de no pillarse los dedos, porque podría sufrir lesiones personales.
|
4.
Pulse
.
. 5.
Pulse [Ajuste/Mantenimiento] → [Acción de ajuste] → [Ajustar chapas del depósito de papel].
6.
Pulse [Inicio].
7.
Pulse el botón de apertura para abrir el depósito de papel.
8.

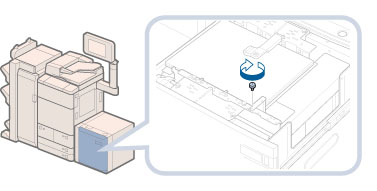

Retire el tornillo azul del retén del borde posterior utilizando una moneda, destornillador, o algo similar.
* Retén del borde posterior
|
IMPORTANTE
|
|
No afloje ni retire el tornillo azul de la placa de cambio de tamaño exterior.
|
9.
Retire el retén del borde posterior, y después retire el espaciador que está guardado detrás del retén del borde posterior.
10.
Afloje los dos tornillos negros de ajuste de la placa de cambio de tamaño exterior utilizando una moneda, destornillador, o algo similar.
11.
Inserte el espaciador (horizontalmente) en el espacio entre el papel y la placa de cambio de tamaño exterior.
12.
Apriete el tornillo negro de ajuste de la izquierda utilizando una moneda, destornillador, o algo similar mientras presione ligeramente la placa de cambio de tamaño exterior contra la pila de papel.
13.
De forma similar, apriete el tornillo negro de ajuste de la derecha utilizando una moneda, destornillador, o algo similar mientras presione ligeramente la placa de cambio de tamaño exterior contra la pila de papel.
Cerciórese de que los dos tornillos negros de ajuste hayan quedado firmemente apretad.
14.
Retire la segunda pila de papel, como de papel A4 si la ha cargado al lado de la primera pila de papen en el paso 2.
|
IMPORTANTE
|
|
Si ha cargado una segunda pila de papel para ajuste fino, cerciórese de quitarla después de haber ajustado la placa de cambio de tamaño exterior. Si dejase la segunda pila de papel en el depósito de papel podría producirse un mal funcionamiento del depósito de papel.
|
15.
Retire el espaciador, y guárdelo detrás del retén del borde posterior.
16.
Alinee el retén del borde posterior con la marcas del tamaño de papel deseado.
17.
Cuando haya finalizado la alineación del retén del borde posterior con las marcas de tamaño de papel deseado, apriete el retén del borde posterior a la placa de cambio de tamaño con el tornillo azul utilizando una moneda, destornillador, o algo similar.
18.
Después de finalizar el ajuste de la placa de cambio exterior, pulse [Fin].
19.
Asegúrese de el elevador interior haya descendido, y cargue el papel restante en el depósito de papel.
|
NOTA
|
|
Cuando cargue papel,cerciórese de que la altura de la pila de papel no sobrepase 20 mm. Si la altura de la pila de papel sobrepasase 20 mm, los bordes de la pila de papel podrían curvar o arrugarse, lo que podría resultar en mala calidad de impresión.
|
20.
Cierre el Depósito POD Sencillo A1.
|
ATENCIÓN |
|
Cuando cierre el depósito de papel, tenga cuidado de no pillarse los dedos, porque podría sufrir lesiones personales.
|
