定影输送组件

检查卡纸位置，然后按照下述步骤及触摸面板显示屏幕上显示的步骤清除卡纸。
须知
请勿强行拉出卡纸，否则可能在本机中残留纸张碎片并导致本机发生故障。
1.

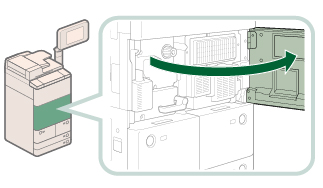

打开主机前盖板。
2.

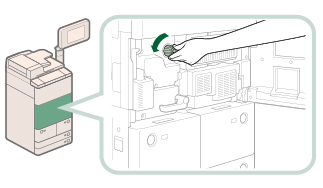

沿箭头方向(逆时针)转动转盘10次。
此步骤将卡纸移动到定影输送组件，使卡纸在以下步骤中更容易取出。
3.
拉出定影输送组件。
1. 沿箭头方向转动绿色手柄。
2. 拉出定影输送组件。
4.

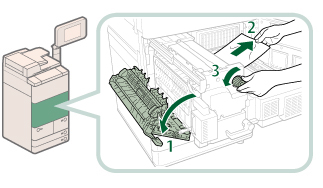

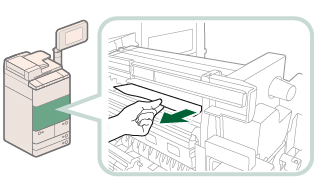

取出定影组件中的所有卡纸。
1. 打开左导板。
2. 轻轻拉出纸张。
3. 向左转动旋钮，取出所有卡纸。
4. 轻轻地拉出定影组件左侧的纸张，然后取出卡纸。
5.
从左导板取出所有卡纸。
1. 取出所有卡纸。
2. 关闭左导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
6.

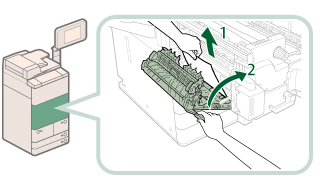

从下导板取出所有卡纸。
1. 握住绿色手柄，打开下导板。
2. 取出所有卡纸。
3. 关闭下导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
7.

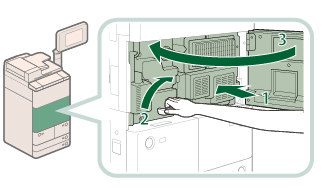

将定影输送组件推回原位，然后关闭前盖板。
1. 将定影输送组件推回原位。
2. 将绿色手柄恢复原位。
3. 关闭前盖板。
注意
将组件恢复原位或关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
8.
按照触摸面板显示屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
