前カバー内部の紙づまり処理

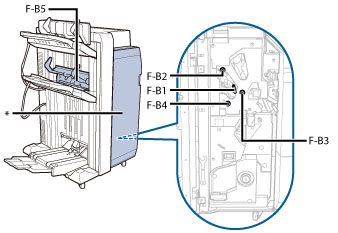

フィニッシャー・AM1／サドルフィニッシャー・AM2の前カバー内部の紙づまり処理をします。フィニッシャー・AM1／サドルフィニッシャー・AM2は全体図で見ると以下の箇所です。
|
メモ
|
|
紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
 *前カバー
|
|
重要
|
|
針ケースの交換や断裁屑／パンチ屑／針足屑の処理、あるいは紙づまりや針づまりを取り除くために、装着しているオプション機器のカバーを開けている状態でも、正常に動作しているオプション機器へのコピー／プリントの出力は行われる場合があります。装着しているオプション機器のお取り扱いにはご注意ください。
|
画面に表示される紙づまり位置と紙づまり処理の順序を参考にしながら、次の手順に従って用紙を取り除いてください。
1.
フィニッシャーの前カバーを開きます。
2.
F-B1ガイドを開きます。
3.
F-B2ノブを回して、つまっている用紙を取り除きます。
4.
F-B1ガイドを閉じます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
5.
F-B3、F-B4の順にノブを回して、つまっている用紙を排紙口に送ります。
6.
F-B5ガイド（下部排紙口の開口部）につまっている用紙を取り除きます
7.
フィニッシャーの前カバーを閉じます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
8.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
