サドルフィニッシャー・AM2の中とじユニットの紙づまり処理
サドルフィニッシャー・AM2の中とじユニットの紙づまり処理をします。サドルフィニッシャー・AM2は全体図で見ると以下の箇所です。
|
メモ
|
|

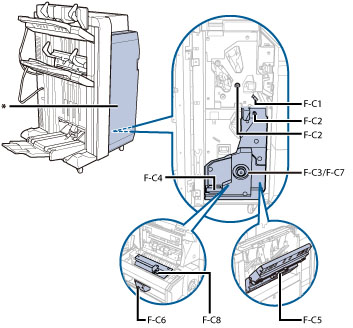

紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
 *前カバー
|
|
重要
|
|
針ケースの交換や断裁屑／パンチ屑／針足屑の処理、あるいは紙づまりや針づまりを取り除くために、装着しているオプション機器のカバーを開けている状態でも、正常に動作しているオプション機器へのコピー／プリントの出力は行われる場合があります。装着しているオプション機器のお取り扱いにはご注意ください。
|
画面に表示される紙づまり位置と紙づまり処理の順序を参考にしながら、次の手順に従って用紙を取り除いてください。
1.
フィニッシャーの前カバーを開きます。
2.
F-C1ガイドを開きます。
3.
ダイヤルを回して、つまっている用紙をF-C1ガイドに送ります。
4.
F-C1ガイドからつまっている用紙を取り除きます。
5.
F-C1ガイドを閉じます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
6.
ランプが消灯するまで、F-C3ダイヤルを押しながら右に回します。
*ランプ
F-C3ダイヤルを回すと、つまっている用紙が製本トレイに送られます。
トリマー・D1、またはトリマー・D1＋天地トリマー・A1を装着している場合は、つまっている用紙はトリマー・D1の搬送ベルト上に送られます。
ランプが消灯している場合は、手順7に進みます。
7.
製本トレイのコンベア上の用紙を取り除きます。
トリマー・D1、またはトリマー・D1＋天地トリマー・A1を装着している場合は、つまっている用紙はトリマー・D1の搬送ベルト上の用紙を取り除きます。
8.
中とじユニット（F-C4）を引き出します。
9.
中とじユニットにつまっている用紙を取り除きます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
10.
F-C6ダイヤルを回して、プレスユニットを奥に移動させます。
プレスユニットが奥にある場合はこの操作は必要ありません。
プレスユニットは、中とじされる用紙の中心にきれいな折り目をつけるためのものです。プレスユニットが適切な位置にない場合、中とじされる用紙を製本トレイに送ることはできません。
11.
中とじユニット排紙部につまっている用紙を取り除きます。
12.
F-C8ガイドを開きながらつまっている用紙を取り除きます。
13.
F-C8ガイドを閉じます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
14.
中とじユニット（F-C4）を押し込み、前カバーを閉じます。
|
注意 |
|
ユニットを元に戻すときやカバーを閉じるときは、すき間に指をはさまないように注意してください。
|
15.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
