画像位置を調整する
プリント／コピーされた画像の位置が紙面に対して下記のようにずれている場合、テストページを確認し、値を入力することで調整できます。
画像が用紙に対して斜めに印刷される場合
斜行補正を行ってください。（→斜行補正を行う）
画像が平行四辺形のようにゆがんで印刷される場合
直角補正を行ってください。（→直角補正を行う）
画像が台形のようにゆがんで印刷される場合
台形補正を行ってください。（→台形補正を行う）
画像が拡大／縮小されている場合
倍率調整を行ってください。（→画像の倍率調整を行う）
画像の位置が搬送方向に対して前／後／奥／手前にずれている場合
左端レジ位置の調整、または先端レジ位置の調整を行ってください。（→画像の左端レジ位置を調整する、画像の先端レジ位置を調整する）
また、以下の順序で画像位置を調整すると、用紙両面の画像位置が比較的合わせやすくなります。
斜行補正→直角補正→台形補正→倍率調整→左端レジ位置の調整→先端レジ位置の調整
|
メモ
|
|
プリントやコピーに使用中の用紙については、画像位置を調整することはできません。
|

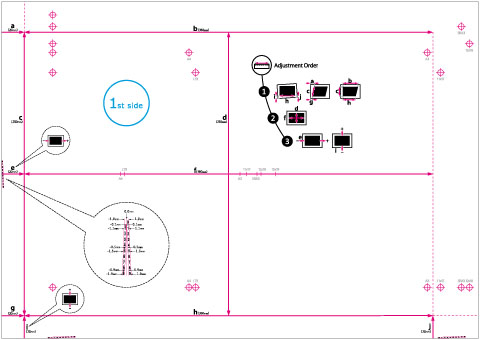

テストページについて
画像位置を調整する場合に使用する、テストページの用紙について説明します。次の用紙はA3で出力した場合のものです。
（用紙に「1st side」と印字してあるのがオモテ面、印字がないのがウラ面です。）
|
メモ
|
|
直角補正で出力したテストページは、台形補正、倍率調整、左端レジ位置、先端レジ位置の調整でもそのままお使いいただけます。斜行補正→直角補正→台形補正→倍率調整→左端レジ位置の調整→先端レジ位置の調整の順に調整を行う場合は、少なくとも以下のタイミングでテストページを出力してください。
斜行補正を始める前
直角補正を始める前
|
斜行補正・直角補正・台形補正の指標について
i・j は斜行補正に使います。a・g は直角補正に使います。b・h は台形補正に使います。
画像が用紙に対して斜めに印刷される場合は斜行補正を行います。「i」と「j」の長さを測って入力することで、補正を行います。
画像が平行四辺形のようにゆがんで印刷される場合は直角補正を行います。「a」と「g」の長さを測って入力することで、補正を行います。
画像が台形のようにゆがんで印刷される場合は台形補正を行います。「b」と「h」の長さを測って入力することで、補正を行います。
倍率調整の指標について
画像の倍率については、f × d の指標で示されます。正しく調整されているとf = 360.0 mm、d = 250.0 mm に出力されます。
|
メモ
|
|
270 × 380 mmより小さい用紙でテストページを出力すると、画像の一部が欠けてプリントされるので、「f」と「d」 の長さを測ることができません。この場合は、「f/2」と「d/2」の長さを測り、規定値（f/2 = 180 mm、d/2 = 125 mm）と比較して拡大／縮小する割合（%）を求めます。そしてこの割合（%）をもとに倍率調整を行ってください。（→画像の倍率調整を行う）
 * 画像の一部が欠けたテストプリントの例
|
左端レジ位置・先端レジ位置の指標について
搬送方向に対して画像が左右にずれてプリントされる場合は、「i」の長さを測って入力することで補正を行います。
搬送方向に対して画像が前後にずれてプリントされる場合は、「e」の長さを測って入力することで補正を行います。
*1 先端レジ位置調整
*2 左端レジ位置調整
