Plateau d'alimentation-B1 (En option)
Cette section présente l'élimination d'un bourrage papier dans le Plateau d'alimentation-B1. L'emplacement du Plateau d'alimentation-B1 est illustré ci-dessous.
|
REMARQUE
|
|
Lors de l'élimination d'un bourrage papier de l'unité de transport de fixation tout en utilisant le Rèceptacle d'alignement du plateau d'alimentation-C1, laisser le Plateau d'alimentation-B1 ouvert et retirer avec précaution l'unité de transport de fixation.

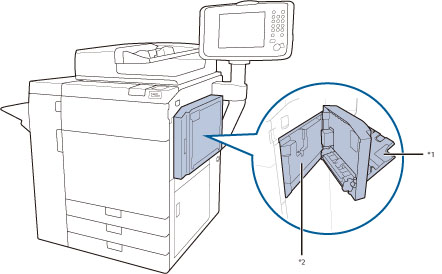

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.
 *1 Sur le réceptacle du plateau d'alimentation
*2 Dans le capot du plateau d'alimentation
|
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Fermer le capot ouvert.
 ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
2.
Retirer le papier qui n'est pas bloqué de l'Plateau d'alimentation-B1.
3.
Ouvrir le Plateau d'alimentation-B1.
4.
Retirer le papier bloqué.
 |
1. Retirer le papier bloqué de l'extérieur du Plateau d'alimentation-B1. |
2. Retirer le papier bloqué de l'intérieur du Plateau d'alimentation-B1. |
5.
Fermer le Plateau d'alimentation-B1.
|
ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
6.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
