Capot avant des 3 Cassettes papier haute capacité-B1 (en option)

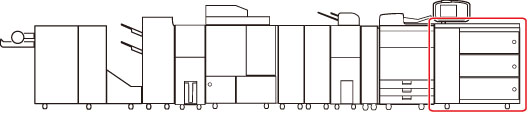

Cette section présente l'élimination d'un bourrage papier dans la porte avant des 3 Cassettes papier haute capacité-B1. L'emplacement des 3 Cassettes papier haute capacité-B1 est illustré ci-dessous.
|
REMARQUE
|
|

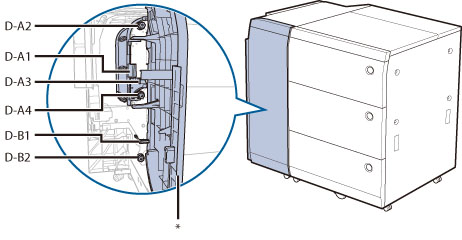

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.
 *Porte avant
|
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Fermer le capot ouvert.
 ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
2.
Ouvrir la porte avant des 3 Cassettes papier haute capacité-B1.
3.
Retirer le papier bloqué au niveau du guide (D-A1).
4.

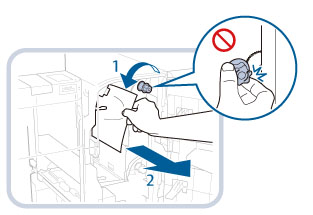

Tourner la molette (D-A2) et retirer le papier bloqué.
 |
1. Tourner la molette (D-A2) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
|
ATTENTION |
|
Pendant la rotation de la molette, ne pas glisser les doigts entre la molette et la roue dentée pour ne pas se blesser.
|
5.
Retirer le papier bloqué au niveau du guide (D-A3).
6.
Tourner la molette (D-A4) et retirer le papier bloqué.
 |
1. Tourner la molette (D-A4) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
7.
Fermer le guide (D-A3).
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
8.
Fermer le guide (D-A1).
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
9.
Retirer le papier bloqué au niveau du guide (D-B1).
10.
Tourner la molette (D-B2) et retirer le papier bloqué.
 |
1. Tourner la molette (D-B2) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
11.
Fermer le guide (D-B1).
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
12.
Fermer la porte avant des 3 Cassettes papier haute capacité-B1.
|
ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
13.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
