Lecteur Couleur recto verso-H1 (En option)

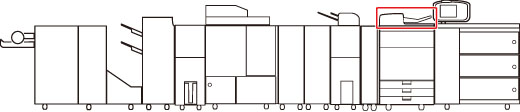

Cette section présente l'élimination d'un bourrage papier dans le Lecteur Couleur recto verso-H1. L'emplacement du Lecteur Couleur recto verso-H1 est illustré ci-dessous.
|
REMARQUE
|
|
Le Lecteur Couleur recto verso-H1 est un produit en option.
|
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Retirer les originaux du réceptacle d'alimentation des originaux.
2.
Retirer les originaux du capot du chargeur.
 |
1. Tirer le levier et ouvrir le capot du chargeur. |
2. Retirer les originaux bloqués.Si le retrait du papier bloqué est difficile, ne pas trop forcer et passer à l'étape 3.
|
3.
Ouvrir le capot interne en le tenant par sa languette avant.
4.
Tourner la molette d'alimentation verte, puis retirer les originaux bloqués.
5.
Fermer le capot interne et le capot du chargeur.
 ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
6.
Retirer les originaux bloqués du chargeur.
|
ATTENTION |
|
Lors de la fermeture du chargeur, veiller à ne pas se coincer les doigts.
Attention : la lumière émise de la vitre d'exposition peut être très puissante à la fermeture du chargeur.
|
|
REMARQUE
|
|
Si le retrait du papier bloqué est difficile, fermer le chargeur et ouvrir le capot du chargeur et le capot interne, puis continuer à l'étape 4.
|
7.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
