Unité d'intégration de module de perforation professionnelle-C1 (En option)

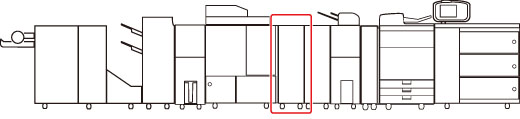

Cette section présente l'élimination d'un bourrage papier dans l'Unité d'intégration de module de perforation professionnelle-C1. L'emplacement de l'Unité d'intégration de module de perforation professionnelle-C1 est illustré ci-dessous.
 ATTENTION |
|
Ne pas placer d'objets dans l'espace libre situé à l'intérieur de l'Unité d'intégration de module de perforation professionnelle-C1 sous peine d'entraîner un dysfonctionnement de la machine.
 |
|
REMARQUE
|
|
L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.
 *Porte avant
Le Unité d'intégration de module de perforation professionnelle-C1 est un produit en option.
|
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Ouvrir la porte avant de l'Unité d'intégration de module de perforation professionnelle-C1.
2.
Retirer le papier bloqué au niveau du guide (R-A).
 |
1. Soulever le guide (R-A) jusqu'à ce qu'il s'enclenche. |
2. Retirer le papier bloqué. |
|
3. Fermer le guide (R-A) jusqu'à ce qu'il s'enclenche. |
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
3.
Tourner le levier du guide (R-B1) et ouvrir le guide (R-B1).
 |
1. Tourner le levier du guide (R-B1) vers la droite. |
2. Ouvrir le guide (R-B1) jusqu'à ce qu'il s'enclenche. |
4.
Retirer le papier bloqué.
5.
Fermer le guide (R-B1) jusqu'à ce qu'il s'enclenche.
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
6.
Ouvrir le guide (R-B2) jusqu'à ce qu'il s'enclenche.
7.
Retirer le papier bloqué.
8.
Fermer le guide (R-B2) jusqu'à ce qu'il s'enclenche.
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
9.
Fermer la porte avant de l'Unité d'intégration de module de perforation professionnelle-C1.
|
ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
10.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
