Professional Puncher Integration Unit-C1 (opzionale)

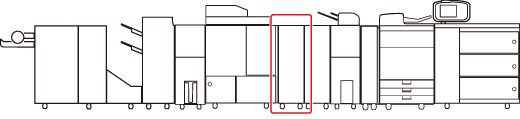

Questa sezione descrive come liberare un inceppamento carta che si verifichi nel Professional Puncher Integration Unit-C1. La posizione del Professional Puncher Integration Unit-C1 è indicata dalla seguente illustrazione.
 ATTENZIONE |
|
Non posizionare oggetti nello spazio aperto al'interno della Professional Puncher Integration Unit-C1, in quanto si potrebbero causare problemi di funzionamento alla macchina.
 |
|
NOTA
|
|
Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
 *Pannello anteriore
La Professional Puncher Integration Unit-C1 è un prodotto opzionale.
|
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Aprire il pannello anteriore della Professional Puncher Integration Unit-C1.
2.
Rimuovere i fogli inceppati dalla guida (R-A).
 |
1. Sollevare la guida (R-A) finché si blocca in posizione. |
2. Rimuovere la carta inceppata. |
|
3. Chiudere la guida (R-A) finché si blocca in posizione. |
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
3.
Ruotare la leva della guida (R-B1) e aprire la guida (R-B1).
 |
1. Ruotare la leva della guida (R-B1) verso destra. |
2. Aprire la guida (R-B1) finché si blocca in posizione. |
4.
Rimuovere la carta inceppata.
5.
Chiudere la guida (R-B1) finché si blocca in posizione.
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
6.
Aprire la guida (R-B2) finché si blocca in posizione.
7.
Rimuovere la carta inceppata.
8.
Chiudere la guida (R-B2) finché si blocca in posizione.
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
9.
Chiudere il pannello anteriore del Professional Puncher Integration Unit-C1.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
10.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
