Interno del pannello superiore
Questa sezione descrive come liberare un inceppamento carta che si verifichi nel pannello superiore del Finisher-AM1/Saddle Finisher-AM2. La posizione del Finisher-AM1/Saddle Finisher-AM2 è indicata dalla seguente illustrazione.
|
NOTA
|
|

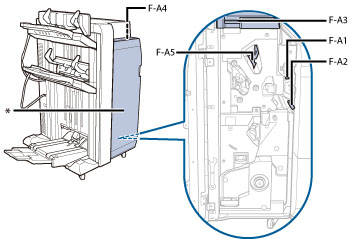

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
 *Pannello superiore
|
|
IMPORTANTE
|
|
Se la Document Insertion Unit-M1 è installata vicino al finisher, la parte dell'inseritore può interferire con il finisher quando si liberano gli inceppamenti. Sollevare l'inseritore prima di rimuovere inceppamenti dal finisher.
|
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Aprire il pannello anteriore del finisher.
2.
Premere il pulsante (F-A1) quanto più possibile.
Questa procedura è necessaria solo se è installata la Puncher Unit-BT1 o la Puncher Unit-BU1.
3.
Aprire la guida (F-A2).
4.
Rimuovere la carta inceppata.
5.
Chiudere la guida (F-A2).
 ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
6.
Rimuovere la carta inceppata nel pannello superiore (F-A3) del finisher.
|
ATTENZIONE |
|
Aprire lentamente il pannello superiore, poiché aprendolo troppo velocemente si potrebbero causare lesioni personali.
|
7.
Aprire la guida (F-A4).
8.
Rimuovere la carta inceppata.
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
|
IMPORTANTE
|
|
Chiudere la guida finché si blocca in posizione.
|
9.
Chiudere il pannello superiore (F-A3) del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
|
IMPORTANTE
|
|
Dopo aver chiuso il pannello superiore del finisher, premerlo nelle posizioni indicate dalle etichette per assicurarsi che sia chiuso saldamente.
|
10.
Estrarre eventuali fogli inceppati nella guida (F-A5).
11.
Chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
12.
Seguire le istruzioni sul pannello digitale.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
