All'interno del pannello anteriore
Questa sezione descrive come liberare un inceppamento carta che si verifichi nel pannello anteriore del Finisher-AM1/Saddle Finisher-AM2. La posizione del Finisher-AM1/Saddle Finisher-AM2 è indicata dalla seguente illustrazione.
|
NOTA
|
|

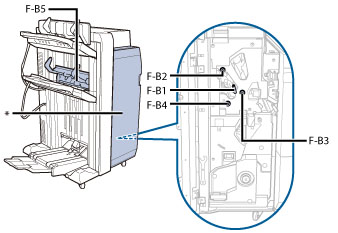

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
 *Pannello anteriore
|
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Aprire il pannello anteriore del finisher.
2.
Aprire la guida (F-B1).
3.
Ruotare la manopola (F-B2) in direzione della freccia (in senso orario) e rimuovere l'inceppamento.
4.
Chiudere la guida (F-B1).
 ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
5.
Ruotare la manopola (F-B3) nella direzione della freccia (senso orario) e quindi la manopola (F-B4) nella direzione della freccia (senso orario) per alimentare la carta inceppata verso la fessura di consegna.
 |
1. Ruotare la manopola (F-B3) per alimentare la carta inceppata verso la fessura di consegna. |
2. Ruotare la manopola (F-B4) per alimentare la carta inceppata verso la fessura di consegna. |
6.
Aprire la fessura di consegna (F-B5) e rimuovere l'inceppamento.
 |
1. Aprire la fessura di consegna (F-B5). |
2. Rimuovere la carta inceppata. |
|
3. Chiudere la fessura di consegna (F-B5). |
7.
Chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
8.
Seguire le istruzioni sul pannello digitale.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
