Unità di pinzatura a sella del Saddle Finisher-AM2

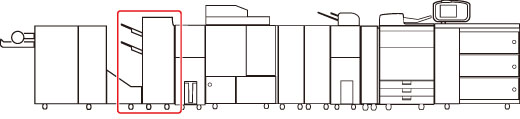

Questa sezione descrive come liberare un inceppamento carta che si verifichi nell'unità di pinzatura a sella del Saddle Finisher-AM2. La posizione del Saddle Finisher-AM2 è indicata dalla seguente illustrazione.
|
NOTA
|
|
Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
 *Pannello anteriore
|
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Aprire il pannello anteriore del finisher.
2.
Aprire la guida (F-C1).
3.
Ruotare le manopole per alimentare la carta inceppata verso la guida (F-C1).
4.
Rimuovere la carta inceppata.
5.
Chiudere la guida (F-C1).
 ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
6.
Se la spia è accesa, premere la manopola (F-C3) e ruotarla nella direzione della freccia (senso orario) fino a quando la spia si spegne.
* Spia
Ruotando la manopola (F-C3) si alimenta la carta inceppata alla guida di consegna del vassoio opuscoli.
Se il Booklet Trimmer-D1/Booklet Trimmer-D1 e Two-Knife Booklet Trimmer-A1 è installato, ruotando la manopola si alimenta la carta inceppata al nastro di alimentazione del rifilatore opuscoli.
Se la spia è spenta, procedere al punto 7.
7.
Rimuovere la carta inceppata sporgente dal vassoio opuscoli.
Se il Booklet Trimmer-D1/Booklet Trimmer-D1 e Two-Knife Booklet Trimmer-A1 è installato, rimuovere la carta inceppata che sporge dal nastro di alimentazione.
8.
Estrarre l'unità di pinzatura a sella (F-C4).
9.
Rimuovere la carta inceppata all'interno dell'unità di pinzatura a sella.
 |
1. Aprire il pannello destro dell'unità di pinzatura a sella (F-C5). |
2. Rimuovere la carta inceppata. |
|
3. Chiudere il pannello destro dell'unità di pinzatura (F-C5). |
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
10.
Ruotare la manopola sull'unità di pressatura (F-C6) in direzione della freccia (in senso antiorario) e spingerla quanto più a sinistra possibile.
 |
1. Ruotare la manopola sull'unità di pressatura (F-C6). |
2. Spingere l'unità di pressatura (F-C6) quanto più a sinistra possibile. |
Se l'unità di pressatura è nella posizione corretta, questa procedura non è necessaria.
L'unità di pressatura assicura una piegatura netta al centro della carta per la creazione di un opuscolo. Se l'unità di pressatura non è nella posizione corretta, non è possibile alimentare verso il vassoio opuscoli la carta da pinzare a sella.
11.
Estrarre eventuali fogli inceppati nell'area di consegna dell'unità di pinzatura a sella.
12.
Aprendo la guida di consegna (F-C8), rimuovere la carta inceppata.
13.
Chiudere la guida di consegna (F-C8).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione a non intrappolare le dita, per evitare lesioni personali.
|
14.
Spingere l'unità di pinzatura a sella (F-C4) e chiudere il pannello anteriore del finisher.
|
ATTENZIONE |
|
Quando si riporta l'unità di pinzatura a sella nella posizione originale o si chiude il pannello, prestare attenzione a non intrappolare le dita per evitare infortuni.
|
15.
Seguire le istruzioni sul pannello digitale.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
