Hinter der vorderen Abdeckung
In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der im Inneren der vorderen Abdeckung des Finisher AM1/Saddle Finisher AM2 auftritt. Die folgende Abbildung zeigt die Lage des Finisher AM1/Saddle Finisher AM2.
|
HINWEIS
|
|

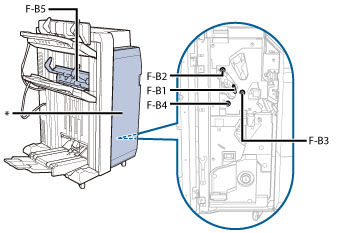

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.
 *Vordere Abdeckung
|
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
1.
Öffnen Sie die vordere Abdeckung des Finisher.
2.
Öffnen Sie die Führung (F-B1).
3.
Drehen Sie das Einzugsrädchen (F-B2) in Pfeilrichtung (im Uhrzeigersinn), und entfernen Sie jegliches gestautes Papier.
4.
Schließen Sie die Führung (F-B1).
 VORSICHT |
|
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.
|
5.
Drehen Sie das Rädchen (F-B3) in Pfeilrichtung (im Uhrzeigersinn) und dann das Rädchen (F-B4) in Pfeilrichtung (im Uhrzeigersinn), um das gestaute Papier so zum Ausgabeschlitz zuzuführen.
 |
1. Drehen Sie das Rädchen (F-B3) zum Zuführen des gestauten Papiers zum Ausgabeschlitz. |
2. Drehen Sie das Rädchen (F-B4) zum Zuführen des gestauten Papiers zum Ausgabeschlitz. |
6.
Öffnen Sie den Ausgabeschlitz (F-B5), und entfernen Sie jegliches gestautes Papier.
 |
1. Öffnen Sie den Ausgabeschlitz (F-B5). |
2. Entfernen Sie das gesamte gestaute Papier. |
|
3. Schließen Sie den Ausgabeschlitz (F-B5). |
7.
Schließen Sie die vordere Abdeckung des Finisher.
|
VORSICHT |
|
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
8.
Folgen Sie den Anweisungen auf dem Sensordisplay.
|
HINWEIS
|
|
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist.
|
