Parte izquierda del equipo

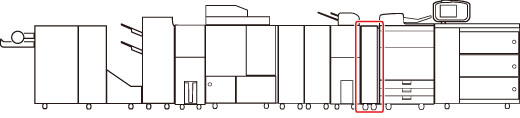

En esta sección se describe cómo eliminar un atasco de papel ocurrido en la parte izquierda del equipo. La ubicación de la parte izquierda del equipo se indica en la ilustración siguiente.
|
NOTA
|
|
Si la Bandeja de Salida sencilla (250 hojas)-A1 está instalada en la unidad principal, retire todo el papel de salida de la bandeja. Puede ser necesario levantar la Bandeja de Salida sencilla (250 hojas)-A1, dependiendo del atasco de papel.

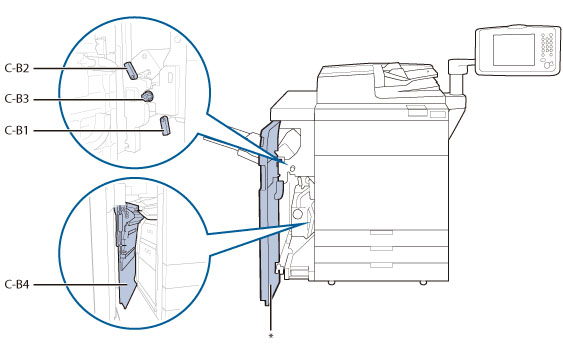

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 * Tapa frontal izquierda
|
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
1.
Cierre las tapas que esté abierta.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
2.
Abra la tapa izquierda de la parte frontal de la unidad principal.
3.
Abra la guía (C-B1) y la guía (C-B2), y gire el pomo (C-B3) para mover cualquier papel atascado.
 |
1. Abra la guía (C-B1). |
2. Abra la guía (C-B2). |
|
3. Gire el pomo (C-B3) para mover cualquier papel atascado. |
Gire el pomo (C-B3) en sentido puesto al de las agujas del reloj para alimentar el papel atascado hacia la guía (C-B1).
Gire el pomo (C-B3) en sentido de las agujas del reloj para alimentar el papel atascado hacia la guía (C-B2).
4.
Extraiga el papel atascado.
Cuando alimente cualquier papel atascado hacia la guía (C-B2)
Cuando alimente cualquier papel atascado hacia la guía (C-B1)
5.
Extraiga el papel atascado de la tapa izquierda (C-B4) de la unidad principal.
 |
1. Abra la tapa izquierda (C-B4). |
2. Extraiga el papel atascado. |
|
3. Cierre la tapa izquierda (C-B4). |
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
6.
Cierre la guía (C-B1) y la guía (C-B2).
7.
Cierre la tapa izquierda de la parte frontal.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
8.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
