Unidad de transporte de fijación

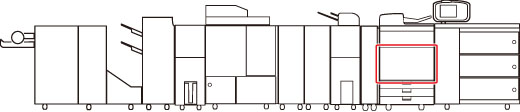

En esta sección se describe cómo eliminar un atasco de papel ocurrido en la unidad de transporte de fijación del equipo. La ubicación de la unidad de transporte de fijación del equipo se indica en la ilustración siguiente.
|
NOTA
|
|

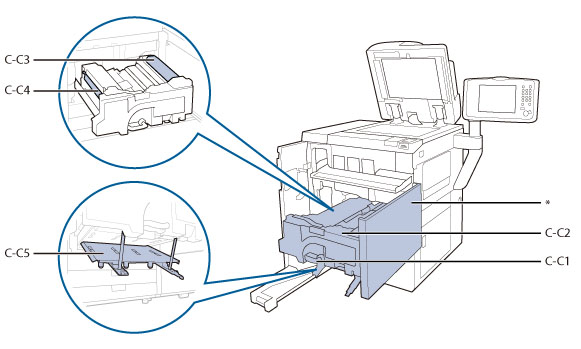

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
|
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
1.
Cierre las tapas que esté abierta.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
2.
Abra la tapa frontal de la unidad principal, y gire el la palanca (C-C1) en el sentido de la flecha (en sentido opuesto a las agujas del reloj).
 |
1. Abra la tapa frontal de la unidad principal. |
2.Gire la palanca (C-C1) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
3.
Extraiga el papel atascado de la unidad de transporte de fijación (C-C2).
 |
1. Sujete la palanca (C-C1), y saque la unidad de transporte de fijación (C-C2). |
2.Extraiga el papel atascado de la unidad de transporte de fijación (C-C2). |
4.
Extraiga el papel atascado de la guía (C-C3).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
5.
Extraiga el papel atascado de la unidad de transporte de fijación (C-C2).
|
ATENCIÓN |
|
La unidad de fijación y su entorno están sometidos a altas temperaturas. Cuando quite el papel atascado, tenga cuidado de no tocar nada de esa zona.
 La guía de salida interior y su entorno están sometidos a altas temperaturas. Cuando quite el papel atascado, tenga cuidado de no tocar nada de esa zona.
|
6.
Abra la unidad de salida interior, y quite cualquier papel atascado.
7.
Extraiga el papel atascado de la guía (C-C5).
 |
1. Abra la guía (C-C5), sujetando la lengüeta verde. |
2. Extraiga el papel atascado. |
|
3. Cierre la guía (C-C5). |
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
8.
Empuje con cuidado la unidad de transporte de fijación (C-C2) de nuevo en su posición original, y cierre la tapa frontal de la unidad principal.
 |
1. Introduzca con cuidado la unidad de transporte de fijación (C-C2) hasta su posición original. |
2. Cierre la tapa frontal. |
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al poner de nuevo la unidad en su posición original o cerrar la tapa.
|
9.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
