Tapa frontal del Depósito de Papel Multibandeja B1 (Opcional)

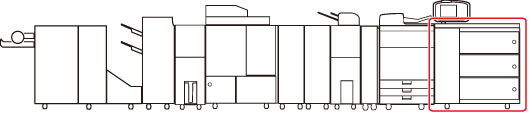

En esta sección se describe cómo eliminar un atasco de papel ocurrido en la tapa frontal del Depósito de Papel Multibandeja B1. La ubicación del Depósito de Papel Multibandeja B1 se indica en la ilustración siguiente.
|
NOTA
|
|

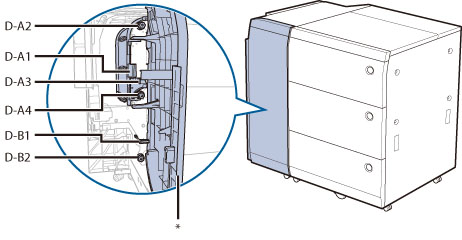

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
|
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
1.
Cierre las tapas que esté abierta.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
2.
Abra la tapa frontal de la Depósito de Papel Multibandeja B1.
3.
Extraiga el papel atascado de la guía (D-A1).
4.

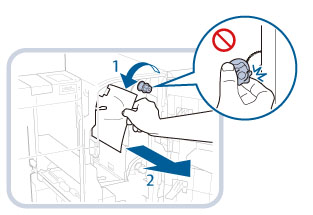

Gire el mando (D-A2), y extraiga el papel atascado.
 |
1. Gire el mando (D-A2) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
|
ATENCIÓN |
|
Al girar el mando, no introduzca los dedos en el espacio entre el mando y el engranaje ya que los dedos podrían quedar atrapados, lo que podría resultar en lesiones personales.
|
5.
Extraiga el papel atascado de la guía (D-A3).
6.
Gire el mando (D-A4), y extraiga el papel atascado.
 |
1. Gire el mando (D-A4) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
7.
Cierre la guía (D-A3).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
8.
Cierre la guía (D-A1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
9.
Extraiga el papel atascado de la guía (D-B1).
10.
Gire el mando (D-B2), y extraiga el papel atascado.
 |
1. Gire el mando (D-B2) en la dirección de la flecha (en sentido opuesto a las agujas del reloj). |
2. Extraiga el papel atascado. |
11.
Cierre la guía (D-B1).
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
12.
Cierre la tapa frontal de la Depósito de Papel Multibandeja B1.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
13.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
