Unidad Lectora Color Dúplex H1 (Opcional)

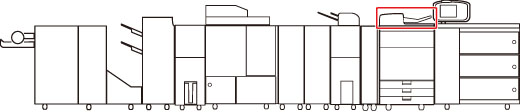

En esta sección se describe cómo eliminar un atasco de papel ocurrido en la Unidad Lectora Color Dúplex H1. La ubicación de la Unidad Lectora Color Dúplex H1 se indica en la ilustración siguiente.
|
NOTA
|
|
La Unidad Lectora Color Dúplex H1 es un producto opcional.
|
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
1.
Retire los originales de la bandeja de suministro de originales.
2.
Retire cualquier original de la tapa del alimentador.
 |
1. Tire de la palanca y abra la tapa del alimentador. |
2. Extraiga cualquier original atascado.Si es difícil extraer el papel atascado, no intente hacerlo a la fuerza, y vaya al paso 3.
|
3.
Abra la tapa inferior sujetándola por su pestaña frontal.
4.
Gire el mando de alimentación verde, y extraiga cualquier atascado.
5.
Cierre la tapa interior y la tapa del alimentador.
 ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
6.
Retire cualquier original atascado del alimentador.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar el alimentador.
Tenga en cuenta que la luz emitida por el cristal puede ser muy brillante cuando cierre el alimentador.
|
|
NOTA
|
|
Si es difícil extraer el papel atascado, cierre el alimentador y no abra la tapa del alimentador ni la tapa interior, y después vaya al paso 4.
|
7.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
