Unidad Adaptadora para Taladradora Profesional C1 (Opcional)

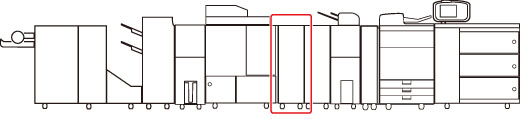

En esta sección se describe cómo eliminar un atasco de papel ocurrido en la Unidad Adaptadora para Taladradora Profesional C1. La ubicación de la Unidad Adaptadora para Taladradora Profesional C1 se indica en la ilustración siguiente.
 ATENCIÓN |
|
No coloque objetos en el espacio abierto dentro de la Unidad Adaptadora para Taladradora Profesional C1, ya que podría causar el mal funcionamiento del equipo.
 |
|
NOTA
|
|
En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
 *Tapa frontal
La Unidad Adaptadora para Taladradora Profesional C1 es un producto opcional.
|
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.
1.
Abra la tapa frontal de la Unidad Adaptadora para Taladradora Profesional C1.
2.
Quite el papel atascado de la guía (R-A).
 |
1. Levante la guía (R-A) hasta que encaje en su sitio. |
2. Extraiga el papel atascado. |
|
3. Cierre la guía (R-A) hasta que encaje en su sitio. |
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
3.
Gire la palanca de la guía (R-B1), y abra la guía (R-B1).
 |
1. Gire la palanca de la guía (R-B1) hacia la derecha. |
2. Abra la guía (R-B1) hasta que encaje en su sitio. |
4.
Extraiga el papel atascado.
5.
Cierre la guía (R-B1) hasta que encaje en su sitio.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
6.
Abra la guía (R-B2) hasta que encaje en su sitio.
7.
Extraiga el papel atascado.
8.
Cierre la guía (R-B2) hasta que encaje en su sitio.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
|
9.
Cierre la tapa frontal de la Unidad Adaptadora para Taladradora Profesional C1.
|
ATENCIÓN |
|
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
|
10.
Siga las instrucciones que aparecen en pantalla.
|
NOTA
|
|
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
|
