折纸组件-F1(可选)

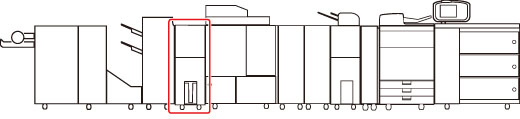

本节介绍如何清除“折纸组件-F1”内发生的卡纸。下图指示“折纸组件-F1”的位置。
注释

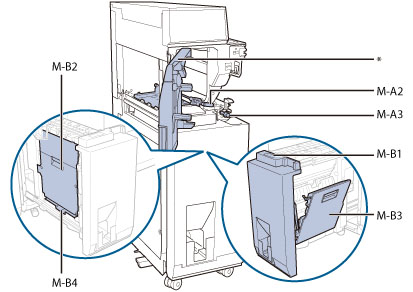

下图指示卡纸的位置。请参阅该图取出卡纸。
* 前盖板
“折纸组件-F1”是可选产品。
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
打开“折纸组件-F1”的前盖板。
2.
打开导板(M-A2)。
3.
转动旋钮(M-A3)，取出所有卡纸。
1. 沿箭头方向(逆时针)转动旋钮(M-A3)。
2. 取出所有卡纸。
4.
取出左导板(M-B2)中的所有卡纸。
1. 拉出折纸组件(M-B1)。
2. 打开左导板(M-B2)。
3. 取出内导板中的所有卡纸。
4. 取出外导板中的所有卡纸。
5. 关闭左导板(M-B2)。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
5.
取出右导板(M-B3)中的所有卡纸。
1. 打开右导板(M-B3)。
完全打开导板。
2. 取出内导板中的所有卡纸。
3. 取出外导板中的所有卡纸。
4. 关闭右导板(M-B3)。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
6.
取出出纸口中的所有卡纸。
1. 向出纸口推出所有卡纸。
2. 取出所有卡纸。
3. 将折纸组件(M-B1)恢复原位。
注意
将折纸组件恢复原位时，请小心不要夹住手指，否则可能导致人身伤害。
7.
关闭导板(M-A2)和前盖板。
1. 关闭导板(M-A2)。
2. 关闭前盖板。
注意
关闭导板和盖板时，请小心不要夹住手指，否则可能导致人身伤害。
注释
如果清除卡纸后仍然显示卡纸信息，则打开入口导板检查是否残留有任何纸张。
8.
按照屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
