本機器的左側部件

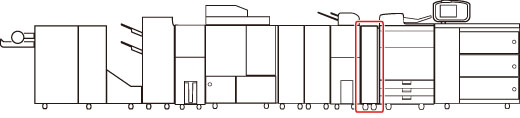

本節介紹如何清除本機器的左側部件中發生的夾紙。本機器左側部件的位置如下圖所示。
注意
若主機安裝了「Output Tray-A1」，請從紙盤中取出所有輸出紙張。根據夾紙情況，可能需要抬起「Output Tray-A1」。

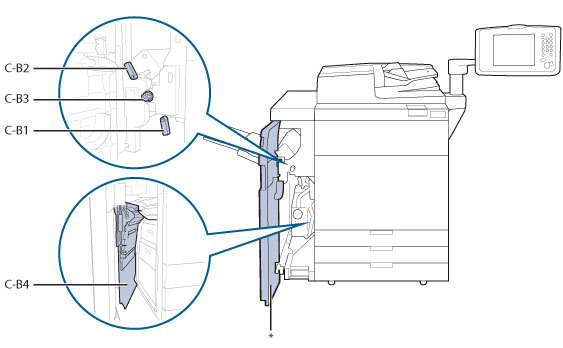

以下圖示指示夾紙位置。請參閱圖示取出夾紙。
* 左前蓋板
按照下面介紹的步驟根據夾紙位置及觸控面板顯示螢幕上出現的指示取出夾紙。
1.
關閉開啟的蓋板。
小心
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
2.
開啟主機前部的左蓋板。
3.
開啟導板(C-B1)和導板(C-B2)，然後轉動旋鈕(C-B3)以移動所有夾紙。
1. 開啟導板(C-B1)。
2. 開啟導板(C-B2)。
3. 轉動旋鈕(C-B3)以移動所有夾紙。
沿逆時針方向轉動旋鈕(C-B3)，將夾紙輸送到導板(C-B1)。
沿順時針方向轉動旋鈕(C-B3)，將夾紙輸送到導板(C-B2)。
4.
取出所有夾紙。
將所有夾紙輸送到導板(C-B2)時
將所有夾紙輸送到導板(C-B1)時
5.
從主機左蓋板(C-B4)取出所有夾紙。
1. 開啟左蓋板(C-B4)。
2. 取出所有夾紙。
3. 關閉左蓋板(C-B4)。
小心
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
6.
關閉導板(C-B1)和導板(C-B2)。
1. 關閉導板(C-B2)。
2. 關閉導板(C-B1)。
7.
關閉前部的左蓋板。
小心
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
8.
按照螢幕上的說明操作。
注意
指示如何清除夾紙的螢幕將反覆顯示，直到清除夾紙。
