Remplacement de la réserve d'agrafes dans l'agrafeuse avec piqûre à cheval (Module de Finition P.A.C.-J1)

Lorsque l'agrafeuse avec P.A.C du Module de Finition P.A.C.-J1 est sur le point de manquer d'agrafes et que la réserve d'agrafes doit être remplacée, un message apparaît sur l'afficheur tactile. Suivre la procédure décrite ci-dessous pour remplacer la réserve d'agrafes.

IMPORTANT
Si nécessaire, retirer tout le papier de sortie du réceptacle de brochures avant de remplacer la cartouche d'agrafes de l'agrafeuse avec piqûre à cheval.

REMARQUE
Cette procédure est uniquement nécessaire si la machine est équipée du Module de Finition P.A.C.-J1 (Module de Finition P.A.C.-J1 est un produit en option). Il est recommandé d'anticiper les commandes de boîtiers de cartouche d'agrafes auprès d'un revendeur Canon agréé. Utiliser uniquement des boîtiers de cartouche d'agrafes conçus pour cette machine. Retirer la partie noire située à l'extrémité, avant d'insérer la réserve d'agrafes.

REMARQUE

Cette procédure est uniquement nécessaire si la machine est équipée du Module de Finition P.A.C.-J1 (Module de Finition P.A.C.-J1 est un produit en option).

Il est recommandé d'anticiper les commandes de boîtiers de cartouche d'agrafes auprès d'un revendeur Canon agréé.

Utiliser uniquement des boîtiers de cartouche d'agrafes conçus pour cette machine.

Retirer la partie noire située à l'extrémité, avant d'insérer la réserve d'agrafes.

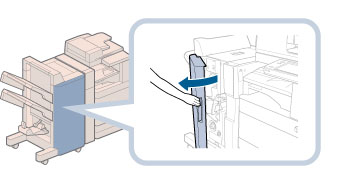

Ouvrir la porte avant du module de finition.

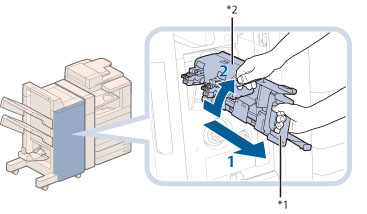

Extraire l'agrafeuse avec piqûre à cheval, puis relever l'ensemble d'agrafage en appuyant dessus.

1 Ensemble d'agrafage 2 Agrafeuse avec piqûre à cheval	1. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la tirer vers soi jusqu'à ce qu'elle vienne en butée.
	2. Tirer vers soi l'ensemble d'agrafage de l'agrafeuse avec piqûre à cheval, puis le pousser vers le haut.

Insérer le nouveau boîtier.

	1. Extraire le boîtier d'agrafes vide, en le tenant par les côtés gauche et droit.
	2. Appuyer sur le nouveau boîtier, jusqu'à ce qu'il s'enclenche.

REMARQUE
Un seul boîtier peut être inséré à la fois. Le remplacement des boîtiers de cartouche d'agrafes doit s'opérer pour les boîtiers avant et arrière à la fois.

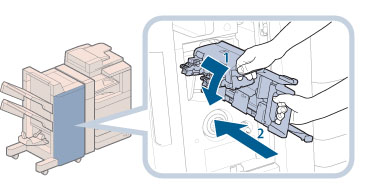

Remettre en place l'agrafeuse avec piqûre à cheval.

	1. Tirer vers soi l'ensemble d'agrafage de l'agrafeuse avec piqûre à cheval, puis le pousser vers le bas à sa position initiale.
	2. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la ramener dans sa position initiale.

ATTENTION
Lors de la remise en place de l'agrafeuse avec piqûre à cheval, veiller à ne pas se coincer les doigts.

Fermer la porte avant du module de finition.

ATTENTION
Lors de la fermeture de la porte avant du module de finition, veiller à ne pas se coincer les doigts.

IMPORTANT
Après avoir remplacé la réserve d'agrafes, veiller à replacer manuellement les agrafes dans l'agrafeuse avec piqûre à cheval. (Voir "Repositionnement des agrafes pour le mode piqûre à cheval".)
