Agrafeuse avec piqûre à cheval du Module de Finition P.A.C.-J1

Vérifier l'emplacement du bourrage d'agrafes et suivre la procédure ci-dessous, tout en se reportant aux instructions de l'afficheur tactile pour retirer les agrafes bloquées.

IMPORTANT
Veiller à fermer tous les capots et cassettes de la machine avant d'éliminer les bourrages d'agrafes. Avant d'éliminer un bourrage d'agrafes dans l'agrafeuse avec piqûre à cheval, retirer le papier sorti dans le réceptacle des brochures.

REMARQUE
Le Module de Finition P.A.C.-J1 est un produit en option.

Ouvrir la porte avant du module de finition.

Sortir l'agrafeuse avec piqûre à cheval.

1 Ensemble d'agrafage de l'agrafeuse avec piqûre à cheval 2 Agrafeuse avec piqûre à cheval	1. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la tirer vers soi jusqu'à ce qu'elle vienne en butée.
	2. Tirer vers soi l'ensemble d'agrafage de l'agrafeuse avec piqûre à cheval, puis le pousser vers le haut.

Extraire la réserve d'agrafes contenant les agrafes bloquées, en la tenant par les côtés gauche et droit.

Soulever la languette sur la réserve d'agrafes.

	1. Abaisser la partie A pour déverrouiller.
	2. Soulever la partie B.

Retirer les agrafes bloquées.

	1. Retirer les agrafes bloquées.
	2. Remettre la partie B dans sa position initiale.

Remettre la réserve d'agrafes dans sa position initiale.

Appuyer sur le boîtier jusqu'à enclenchement.

Remettre délicatement en place l'agrafeuse avec piqûre à cheval.

	1. Tirer l'ensemble d'agrafage vers soi, puis l'enfoncer dans sa position initiale.
	2. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la ramener dans sa position initiale.

ATTENTION
En remettant l'agrafeuse avec piqûre à cheval dans sa position initiale, veiller à ne pas se coincer les doigts.

Fermer la porte avant du module de finition.

ATTENTION
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.

REMARQUE
Après avoir éliminer le bourrage d'agrafes, veiller à remettre manuellement les agrafes en place dans l'agrafeuse avec piqûre à cheval. (Voir "Repositionnement des agrafes pour le mode piqûre à cheval".)

Agrafeuse avec piqûre à cheval du Module de Finition P.A.C.-J1

1. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la tirer vers soi jusqu'à ce qu'elle vienne en butée.

2. Tirer vers soi l'ensemble d'agrafage de l'agrafeuse avec piqûre à cheval, puis le pousser vers le haut.

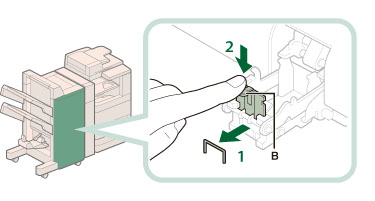

1. Abaisser la partie A pour déverrouiller.

2. Soulever la partie B.

1. Retirer les agrafes bloquées.

2. Remettre la partie B dans sa position initiale.

1. Tirer l'ensemble d'agrafage vers soi, puis l'enfoncer dans sa position initiale.

2. Saisir la poignée de l'agrafeuse avec piqûre à cheval et la ramener dans sa position initiale.
