Alimentatore di originali

Per copiare diversi originali contemporaneamente, utilizzare l'alimentatore. Posizionare gli originali nell'alimentatore e premere

. La macchina trasporta automaticamente gli originali uno alla volta e li posiziona sul vetro di lettura, da cui vengono acquisiti. Gli originali in fronte-retro possono essere letti come documenti in fronte-retro.

I seguenti tipi di originali possono essere caricati nell'alimentatore:

Per la Duplex Color Image Reader Unit-E1:

Grammatura:

Scansione di un lato: da 42 a 157 g/m2

Scansione fronte-retro: da 50 a 157 g/m2

Formato originali: A3, A4, A4R, A5 e A5R

Capacità vassoio: 150 fogli di carta (80 g/m2)

Per la Color Image Reader Unit-F1:

Grammatura:

Scansione di un lato: da 42 a 128 g/m2

Scansione fronte-retro: da 50 a 128 g/m2

Formato originali: A3, A4, A4R, A5 e A5R

Capacità vassoio: 100 fogli di carta (80 g/m2)

IMPORTANTE
Gli originali sottili potrebbero arricciarsi in ambienti dove la temperatura e l'umidità sono elevate. Quando si inseriscono originali A3 o A4R (42 g/m2) nell'alimentatore della Duplex Color Image Reader Unit-E1, sollevare lo Stopper degli originali per evitare che gli originali sottoposti a scansione possano arricciarsi. * Stopper degli originali Se si effettua la scansione di originali lunghi, la cui larghezza sia da 432 mm a 630 mm, dall'alimentatore del Duplex Color Image Reader Unit-E1, il vassoio di consegna degli originali ausiliario non va estratto per impedire che gli originali già letti non si arriccino. In questo caso, sostenere gli originali in uscita con le mani. Non posizionare nell'alimentatore i seguenti tipi di originali: Originali strappati o con grossi fori di archiviazione Originali arrotolati o piegati Originali graffati o pinzati Originali auto-ricalcanti o altri originali che potrebbero non essere alimentati correttamente Lucidi e altri oggetti trasparenti Prima di posizionare gli originali nell'alimentatore, appiattire il più possibile eventuali pieghe.

IMPORTANTE

Gli originali sottili potrebbero arricciarsi in ambienti dove la temperatura e l'umidità sono elevate.

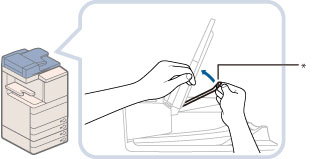

Quando si inseriscono originali A3 o A4R (42 g/m2) nell'alimentatore della Duplex Color Image Reader Unit-E1, sollevare lo Stopper degli originali per evitare che gli originali sottoposti a scansione possano arricciarsi.

* Stopper degli originali

Se si effettua la scansione di originali lunghi, la cui larghezza sia da 432 mm a 630 mm, dall'alimentatore del Duplex Color Image Reader Unit-E1, il vassoio di consegna degli originali ausiliario non va estratto per impedire che gli originali già letti non si arriccino. In questo caso, sostenere gli originali in uscita con le mani.

Non posizionare nell'alimentatore i seguenti tipi di originali:

Originali strappati o con grossi fori di archiviazione

Originali arrotolati o piegati

Originali graffati o pinzati

Originali auto-ricalcanti o altri originali che potrebbero non essere alimentati correttamente

Lucidi e altri oggetti trasparenti

Prima di posizionare gli originali nell'alimentatore, appiattire il più possibile eventuali pieghe.

Regolare le guide scorrevoli in base al formato degli originali.

Posizionare gli originali nel vassoio di alimentazione originali, pareggiandone i bordi e con il lato da copiare rivolto in alto.

Posizionare a fondo gli originali nell'alimentatore, finché si illumina l'indicatore della presenza di originali.

* Indicatore della presenza di originali

Se, durante l'inserimento degli originali nell'alimentatore della Duplex Color Image Reader Unit-E1, nel vassoio di consegna vengono rilevati gli originali sottoposti a scansione, la spia di consegna degli originali sottoposti a scansione lampeggia per un certo periodo. In questo caso, rimuovere gli originali sottoposti a scansione rimasti nel vassoio di consegna degli originali per evitare inceppamenti della carta.

* Spia di consegna originali

Se viene rilevata la presenza di tracce di sporco nell'area di scansione degli originali quando si posizionano gli originali nell'alimentatore, viene visualizzata la schermata che richiede di pulire l'area di scansione. Anche se possono comparire delle strisce sulle copie, è possibile continuare ad eseguire la scansione dei documenti selezionando [Chiudi]. Per la procedura di pulizia dell'area di scansione originali, vedere "Pulizia manuale dell'alimentatore".

ATTENZIONE
Non inserire le mani nello spazio del vassoio di alimentazione originali. In caso contrario, possono verificarsi infortuni.

IMPORTANTE
Non far cadere fermagli o altri oggetti nello spazio del vassoio di alimentazione originali. Non aggiungere né rimuovere originali mentre è in corso la scansione. Al termine della scansione, rimuovere gli originali dall'area di consegna degli originali per evitare inceppamenti della carta. (Quando si utilizza l'alimentatore della Duplex Color Image Reader Unit-E1, la spia di consegna degli originali lampeggia per un certo periodo al termine della scansione.) * Area di consegna originali Non collocare oggetti nell'area di consegna originali. In caso contrario, gli originali potrebbero danneggiarsi.

IMPORTANTE

Non far cadere fermagli o altri oggetti nello spazio del vassoio di alimentazione originali.

Non aggiungere né rimuovere originali mentre è in corso la scansione.

Al termine della scansione, rimuovere gli originali dall'area di consegna degli originali per evitare inceppamenti della carta. (Quando si utilizza l'alimentatore della Duplex Color Image Reader Unit-E1, la spia di consegna degli originali lampeggia per un certo periodo al termine della scansione.)

* Area di consegna originali

Non collocare oggetti nell'area di consegna originali. In caso contrario, gli originali potrebbero danneggiarsi.

NOTA
Per ingrandire un originale di formato A4 su carta di formato A3, posizionare l'originale orizzontalmente. Gli originali acquisiti vengono depositati nell'area di consegna originali nell'ordine in cui sono stati posizionati nell'alimentatore. È possibile posizionare originali di formati misti nell'alimentatore se si imposta il modo Originali formati misti. Per ulteriori informazioni, vedere quanto segue: Originali formati misti per Copia Originali formati misti per Scansione e memorizzazione Originali formati misti per Scansione e invio Originali formati misti per Impostazioni fax

NOTA

Per ingrandire un originale di formato A4 su carta di formato A3, posizionare l'originale orizzontalmente.

Gli originali acquisiti vengono depositati nell'area di consegna originali nell'ordine in cui sono stati posizionati nell'alimentatore.

È possibile posizionare originali di formati misti nell'alimentatore se si imposta il modo Originali formati misti. Per ulteriori informazioni, vedere quanto segue:

Originali formati misti per Copia

Originali formati misti per Scansione e memorizzazione

Originali formati misti per Scansione e invio

Originali formati misti per Impostazioni fax

IMPORTANTE
Limitare il numero di alimentazioni a 30 (il numero può variare in funzione del tipo e della qualità dell'originale). Passando molte volte nell'alimentatore, l'originale potrebbe piegarsi o arricciarsi, di conseguenza la sua alimentazione potrebbe non essere più possibile. Se sui rulli dell'alimentatore sono presenti tracce di mina lasciate da originali scritti a matita, seguire la procedura di pulizia dell'alimentatore. (Vedere "Pulizia manuale dell'alimentatore".)

IMPORTANTE

Limitare il numero di alimentazioni a 30 (il numero può variare in funzione del tipo e della qualità dell'originale). Passando molte volte nell'alimentatore, l'originale potrebbe piegarsi o arricciarsi, di conseguenza la sua alimentazione potrebbe non essere più possibile.

Se sui rulli dell'alimentatore sono presenti tracce di mina lasciate da originali scritti a matita, seguire la procedura di pulizia dell'alimentatore. (Vedere "Pulizia manuale dell'alimentatore".)
