중철 유니트(소책자 피니셔-J1)의 스테이플 케이스 교체

소책자 피니셔-J1의 중철 유니트에 스테이플이 부족하여 스테이플 케이스를 교체해야 하는 경우 터치 패널 화면에 스테이플 케이스를 교체하라는 메시지가 나타납니다. 아래 기술된 절차에 따라 스테이플 케이스를 교환합니다.
중요
필요한 경우, 중철 유니트의 스테이플 카트리지를 교환하기 전에 제본 트레이의 모든 출력 용지를 제거하십시오.
참고
이 절차는 소책자 피니셔-J1이 장착된 경우에만 필요합니다(소책자 피니셔-J1은 선택 품목 제품임).
스테이플 카트리지가 부족해지기 전에 각 캐논 공식 대리점에서 스테이플 케이스를 미리 구매하는 것이 좋습니다.
이 기기에 사용할 수 있도록 제작된 스테이플 케이스만 사용할 수 있습니다.
스테이플 케이스를 삽입하기 전에 끝에 있는 검은색 부분을 제거하십시오.

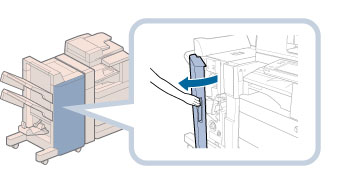

1.
피니셔의 앞커버를 엽니다.

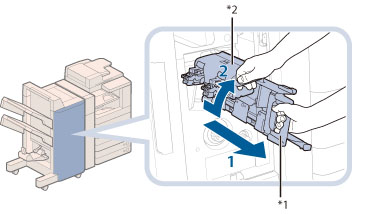

2.
중철 유니트를 잡아 당기고 난 후 스테이플러 유니트를 밀어 올립니다.
*1 스테이플러 유니트
*2 중철 유니트
1. 중철 유니트의 손잡이를 잡고 멈출때까지 잡아 당깁니다.
2. 중철 유니트의 스테이플러를 앞쪽으로 잡아 당긴 후 위로 올립니다.
3.
새 스테이플 케이스를 삽입합니다.
1. 스테이플의 왼쪽 및 오른쪽 면을 잡고 빈 스테이플 케이스를 잡아 당깁니다.
2. 찰칵 소리가 날 때까지 새 스테이플 카트리지를 밉니다.
참고
한 번에 하나의 스테이플 케이스만 삽입할 수 있습니다.
스테이플 케이스를 교환할 때 전면 및 후면 스테이플 케이스를 둘 다 교환하십시오.
4.
중철 유니트를 원래 위치로 되돌려 놓습니다.
1. 중철 유니트의 스테이플러 유니트를 앞쪽으로 잡아 당긴 후 원래 위치로 밀어 내립니다.
2. 중철 유니트의 손잡이를 잡고 원래 위치로 돌려놓습니다.
주의
중철 유니트를 원래 위치로 되돌릴 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 당할 수 있습니다.
5.
피니셔의 앞커버를 닫으십시오.
주의
피니셔의 앞커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 사용자가 부상을 당할 수 있습니다.
중요
스테이플 케이스를 교체한 후, 반드시 중철 유니트의 스테이플 위치를 수동으로 조정하십시오. ("중철 스테이플 위치 조정" 참고)
