ホチキスユニット針ケースの交換(ステイプルフィニッシャー・L1/中綴じフィニッシャー・L1)

ステイプルフィニッシャー・L1/中綴じフィニッシャー・L1でホチキスユニットのカートリッジの針が残り少なくなり、針ケースの交換が必要になると、タッチパネルディスプレーに針ケースの交換を促す画面が表示されます。次の手順に従って、ホチキスユニット針ケースを交換してください。
重要
針ケースの針を束ねているオレンジ色のテープは、針カートリッジにセットしてから外してください。
メモ
ステイプルフィニッシャー・L1/中綴じフィニッシャー・L1はオプションです。
針ケースは、針がなくなる前に販売店よりお求めになることをおすすめします。
針ケースは必ず本製品専用のものを使用してください。

1.

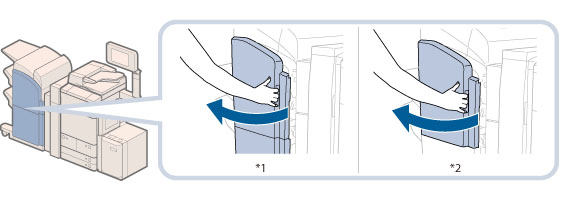

フィニッシャーの前カバーを開きます。
*1 中綴じフィニッシャー・L1
*2 ステイプルフィニッシャー・L1
2.

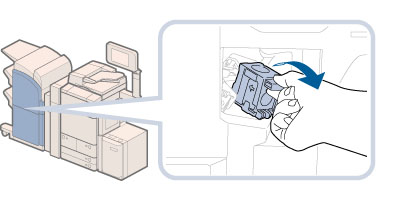

針カートリッジの緑色の部分をつまんで引き上げてから引き出します。
3.
針カートリッジから、空の針ケースを取り出します。
1. 針カートリッジ両側面にある「PUSH」部分を押す
2. 針カートリッジのバネが上にあがったら、針ケースを取り出す
4.
 針カートリッジに、新しい針ケースを取り付けます。
1. 新しい針ケースをセットする
2. 「カチッ」と音がするまで、針カートリッジのバネを指で押し込む
3. 針をとめているテープをまっすぐに引き抜く
重要
針をとめているテープは、カートリッジにセットする前にはがさないでください。
一度にセットできる針ケースは1個までです。
斜めに引くとテープが途中で切れる恐れがあります。必ずまっすぐ引き抜いてください。
5.

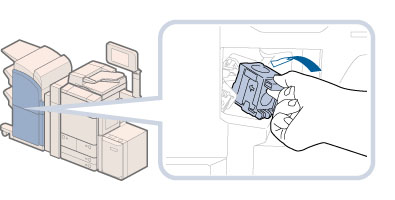

針カートリッジをフィニッシャーに差し込んだあと、下方向へしっかりと押し込みます。
6.
フィニッシャーの前カバーを閉じます。
注意
カバーを閉じるときは、すき間に指をはさまないように注意してください。
メモ
カバーを閉じると、自動的に数回空うちして、針の頭出しを行うことがあります。
