前カバー内部の紙づまり処理
画面の表示を参考にしながら、次の手順に従って用紙を取り除いてください。
|
メモ
|
|

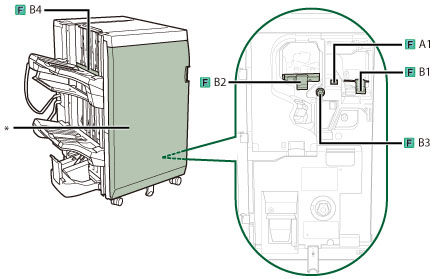

紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
 *前カバー
|
1.
フィニッシャーの前カバーを開きます。
2.
F-A1ガイドをスライドさせて、指標にあわせます。
が
に合うように一回スライドさせてください。|
メモ
|
|
この手順はパンチャーユニット・BE1装着時のみ行います。
|
3.

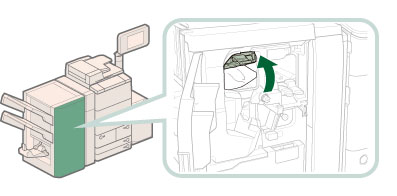

F-B1 ガイドを開きます。
4.
つまっている用紙を取り除きます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
5.

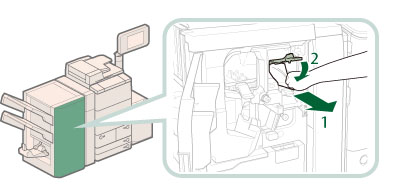

F-B2ガイドを開きます。
6.
つまっている用紙を取り除きます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
7.
F-B3ダイヤルを左に回します。
8.
F-B4ガイドにつまっている用紙を取り除きます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
9.
フィニッシャーの前カバーを閉じます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
10.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
