中とじユニットの紙づまり処理
画面の表示を参考にしながら、次の手順に従って用紙を取り除いてください。
|
メモ
|
|

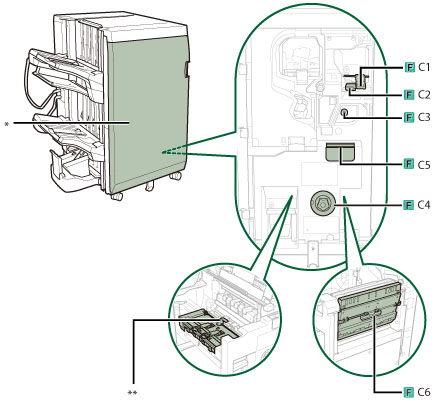

紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
 *前カバー
**搬送ガイド
|
1.

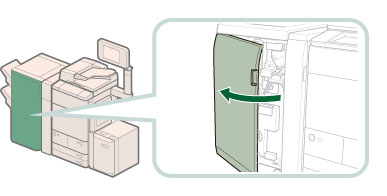

フィニッシャーの前カバーを開きます。
2.

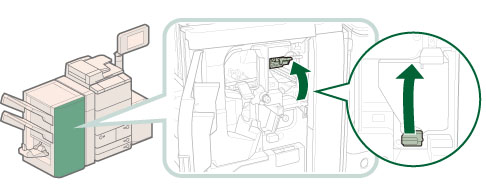

F-C1ガイドを開きます。
3.

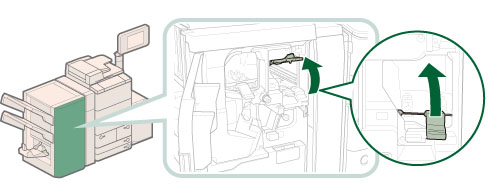

F-C2ガイドを開きます。
4.
つまっている用紙を取り除きます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
5.

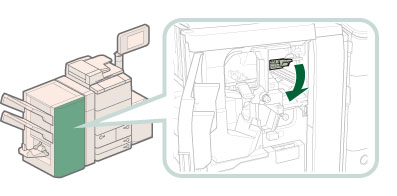

F-C1ガイドを閉じます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
6.

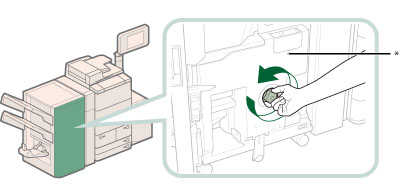

ランプが消灯するまで、F-C4ノブを押しながら左に回します。
*ランプ
ランプが消灯しているときは、手順7へ進みます。
7.

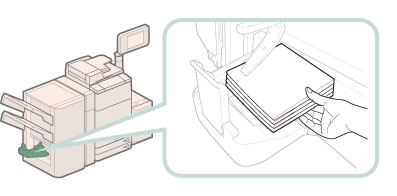

製本トレイに排紙された用紙を取り除きます。
8.
中とじユニット（F-C5）を引き出します。
9.
中とじユニットの右カバー（F-C6）につまっている用紙を取り除きます。
|
注意 |
|
カバーを閉じるときは、すき間に指をはさまないように注意してください。
|
10.
搬送ベルトに紙片が残っている場合は、ガイドを開いて紙片を取り除きます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
|
重要
|
|
この処理はインナートリマー・A1が装着されていない場合のみ行います。
|
11.
中とじユニット（F-C5）を押し込み、前カバーを閉じます。
|
注意 |
|
ユニットを元に戻すときやカバーを閉じるときは、すき間に指をはさまないように注意してください。
|
12.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
