Remplacement de la cartouche d'agrafes dans l'ensemble d'agrafage (Module de Finition agrafage-L1/Module de Finition P.A.C.-L1)
Lorsque l'ensemble d'agrafage du Module de Finition agrafage-L1 ou du Module de Finition P.A.C.-L1 est sur le point de manquer d'agrafes et que la cartouche d'agrafes dans l'ensemble d'agrafage doit être remplacée, un message apparaît sur l'afficheur tactile. Suivre la procédure décrite ci-dessous pour remplacer la cartouche d'agrafes.
|
IMPORTANT
|
|
Retirer la languette orange qui retient les agrafes avant de placer la cartouche d'agrafes dans la réserve.
|
|
REMARQUE
|
|
Le Module de Finition agrafage-L1 et le Module de Finition P.A.C.-L1 sont des produits en option.
Il est conseillé de commander les cartouches d'agrafes au revendeur agréé Canon local avant que la réserve ne soit épuisée.
Utiliser uniquement les cartouches d'agrafes prévues pour cette machine.
 |
1.
Ouvrir la porte avant du module de finition.
*1 Module de Finition P.A.C.-L1
*2 Module de Finition agrafage-L1
2.

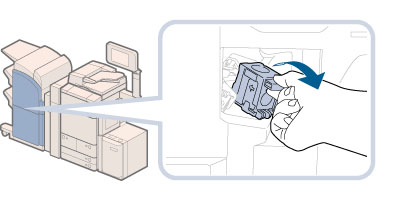

Extraire la réserve d'agrafes en la maintenant par l'onglet vert.
3.
Extraire la cartouche d'agrafes vide du boîtier.
 |
1. Appuyer sur les zones portant la mention PUSH de part et d’autre du boîtier d’agrafes. |
2. Après avoir relâché le boîtier à ressort, retirer la cartouche d’agrafes. |
4.
Insérer une nouvelle cartouche d'agrafes dans le boîtier.
 |
1. Insérer une nouvelle cartouche d'agrafes. |
2. Appuyer sur le boîtier à ressort jusqu'à ce qu'un déclic se fasse entendre. |
|
3. Retirer la languette qui maintient les agrafes en tirant bien droit. |
|
IMPORTANT
|
|
Ne jamais extraire la languette qui retient les agrafes avant de placer la recharge dans le boîtier.
N'insérer qu'une cartouche d'agrafes à la fois.
Ne jamais tirer en biais, car la languette pourrait se casser, mais tirer horizontalement.
|
5.
Remettre en place délicatement la réserve d'agrafes dans le module de finition et appuyer fermement jusqu'à enclenchement.
6.
Fermer la porte avant du module de finition.
 ATTENTION |
|
Lors de la fermeture de la porte avant du module de finition, veiller à ne pas se coincer les doigts.
|
|
REMARQUE
|
|
Une fois la porte fermée, l'ensemble d'agrafage peut automatiquement procéder à une opération d'agrafage "à vide" pour repositionner les agrafes.
|
