Module de Finition agrafage-K1 (En option)
Si un bourrage papier se produit dans le Module de Finition agrafage-K1, un écran invitant à retirer le papier bloqué apparaît sur l'afficheur tactile. Suivre la procédure ci-dessous, puis procéder comme suit, tout en se reportant aux instructions indiquées sur l'afficheur tactile pour retirer le papier bloqué.
|
IMPORTANT
|
|
Prendre garde lors de la manipulation de l'équipement en option installé sur la machine. Lorsque le capot d'une unité en option est ouvert pour remplacer une cartouche d'agrafes, jeter des résidus de perforation ou de coupe, retirer les agrafes usagées ou éliminer des bourrages de papier ou d'agrafes, l'impression de documents peut se poursuivre si d'autres unités en option fonctionnent normalement et ne sont pas concernées par la procédure d'élimination de bourrages papier ou d'agrafes.
|
|
REMARQUE
|
|

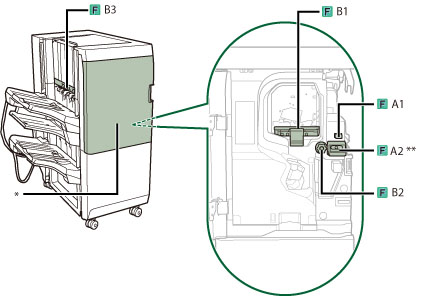

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.
 *Porte avant
**Guide d'entrée
Le Module de Finition agrafage-K1 est un produit en option.
|
1.
Ouvrir la porte avant du module de finition.
2.

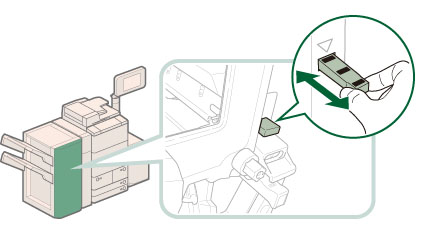

Faire glisser le guide (F-A1) pour l'aligner sur le repère.
Faire glisser le guide une fois pour aligner
sur
.
sur .|
REMARQUE
|
|
Cette procédure est nécessaire uniquement si le Module de perforation-BG1 ou le Module de perforation-BH1 est installé.
|
3.

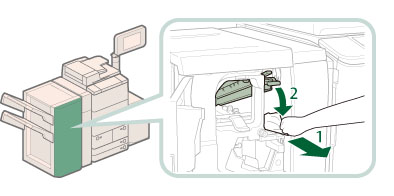

Ouvrir le guide d'entrée.
4.
Retirer le papier bloqué.
 ATTENTION |
|

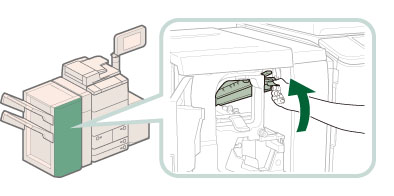

Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
5.

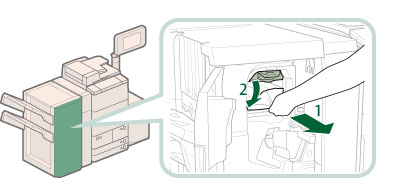

Ouvrir le guide (F-B1).
6.
Retirer le papier bloqué.
|
ATTENTION |
|

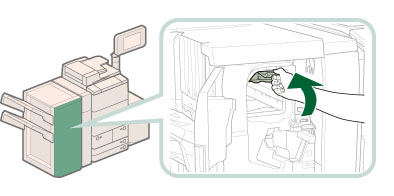

Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
7.

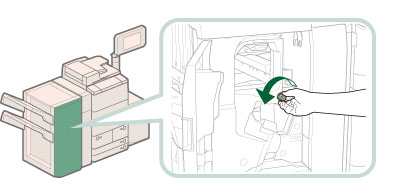

Tourner la molette inférieure (F-B2) dans le sens indiqué par la flèche (sens contraire aux aiguilles d'une montre).
8.

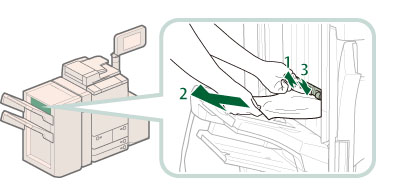

Retirer le papier bloqué au niveau du guide (F-B3).
|
ATTENTION |
|
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.
|
9.
Fermer la porte avant du module de finition.
|
ATTENTION |
|
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.
|
10.
Suivre les instructions à l'écran.
|
REMARQUE
|
|
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.
|
