Ensemble de transport de fixation

Vérifier l'emplacement du bourrage papier et suivre la procédure ci-dessous, tout en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.

Fermer le capot ouvert.

ATTENTION
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts.

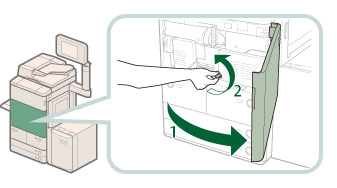

Ouvrir la porte avant de la machine et tourner la molette 15 fois.

	1. Ouvrir la porte avant de la machine.
	2. Tourner la molette 15 fois.

Retirer le papier bloqué.

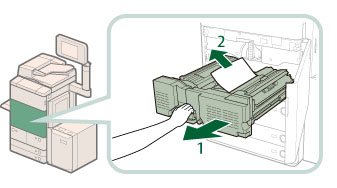

	1. Tenir le levier vert et sortir l'unité de transport de fixation.
	2. Retirer le papier bloqué.

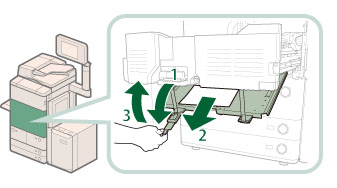

Retirer le papier bloqué au niveau du guide latéral.

	1. Ouvrir le guide latéral.
	2. Retirer le papier bloqué.
	3. Fermer le guide latéral.

ATTENTION
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.

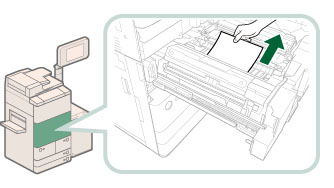

Retirer le papier bloqué de l'unité de transport de fixation.

ATTENTION
L'unité de fixation et les pièces environnantes peuvent être brûlantes. En retirant le papier bloqué, veiller à ne pas toucher cette zone. Le guide de sortie interne et les pièces environnantes peuvent être brûlants. En retirant le papier bloqué, veiller à ne pas toucher cette zone.

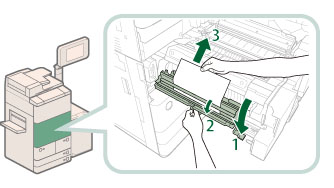

Ouvrir l'unité de sortie interne puis retirer le papier bloqué.

	1. Ouvrir l'unité de sortie interne.
	2. Ouvrir le guide de sortie interne.
	3. Retirer le papier bloqué.

Remettre délicatement en place l'unité de sortie interne à sa position initiale.

Retirer le papier bloqué au niveau du guide recto verso.

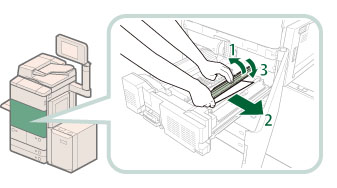

	1. Ouvrir le guide recto verso, en le maintenant par la languette verte.
	2. Retirer le papier bloqué.
	3. Fermer le guide recto verso.

ATTENTION
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts.

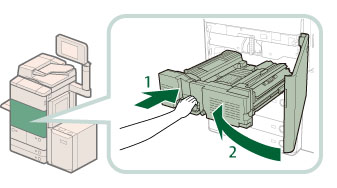

Remettre délicatement en place l'unité de transport de fixation à sa position initiale, puis fermer la porte avant de la machine.

	1. Remettre délicatement en place l'unité de transport de fixation à sa position initiale.
	2. Fermer le capot avant.

ATTENTION
Lors de la remise en place de l'unité ou de la fermeture de la porte, veiller à ne pas se coincer les doigts.

10.

Suivre les instructions à l'écran.

REMARQUE
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré.

Ensemble de transport de fixation

1. Ouvrir la porte avant de la machine.

2. Tourner la molette 15 fois.

1. Tenir le levier vert et sortir l'unité de transport de fixation.

2. Retirer le papier bloqué.

1. Ouvrir le guide latéral.

2. Retirer le papier bloqué.

3. Fermer le guide latéral.

1. Ouvrir l'unité de sortie interne.

2. Ouvrir le guide de sortie interne.

3. Retirer le papier bloqué.

1. Ouvrir le guide recto verso, en le maintenant par la languette verte.

2. Retirer le papier bloqué.

3. Fermer le guide recto verso.

1. Remettre délicatement en place l'unité de transport de fixation à sa position initiale.

2. Fermer le capot avant.
