Pannello anteriore del Multi-drawer Paper Deck-A1 (opzionale)
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
|
NOTA
|
|

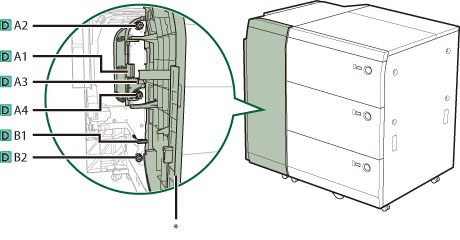

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.
 *Pannello anteriore
|
1.
Chiudere il pannello aperto.
 ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
2.
Aprire il pannello anteriore della Multi-drawer Paper Deck-A1.
3.

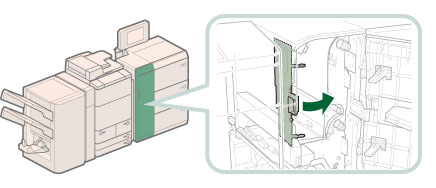

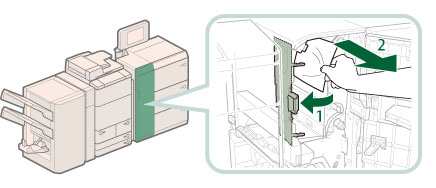

Rimuovere la carta inceppata dalla guida (D-A1).
4.

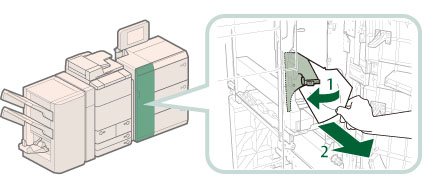

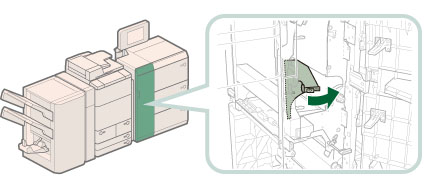

Ruotare il selettore (D-A2) e rimuovere la carta inceppata.
 |
1. Ruotare il selettore (D-A2) in direzione della freccia (in senso antiorario). |
2. Rimuovere la carta inceppata. |
5.

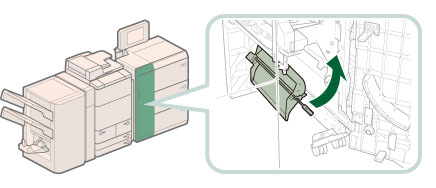

Rimuovere la carta inceppata dalla guida (D-A3).
6.

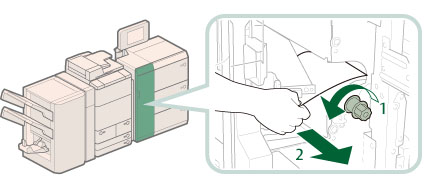

Ruotare il selettore (D-A4) e rimuovere la carta inceppata.
 |
1. Ruotare il selettore (D-A4) in direzione della freccia (in senso antiorario). |
2. Rimuovere la carta inceppata. |
7.
Chiudere la guida (D-A3).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
8.
Chiudere la guida (D-A1).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
9.

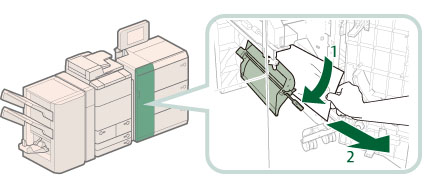

Rimuovere la carta inceppata dalla guida (D-B1).
10.

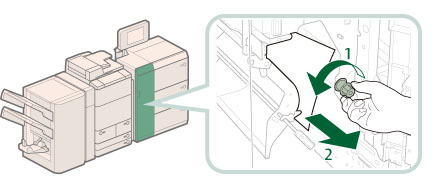

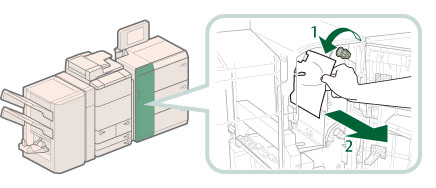

Ruotare il selettore (D-B2) e rimuovere la carta inceppata.
 |
1. Ruotare il selettore (D-B2) in direzione della freccia (in senso antiorario). |
2. Rimuovere la carta inceppata. |
11.
Chiudere la guida (D-B1).
|
ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
12.

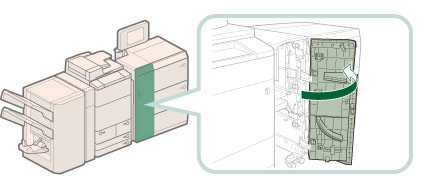

Chiudere il pannello anteriore del Multi-drawer Paper Deck-A1.
|
ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
13.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
