Duplex Color Image Reader Unit-F1 (opzionale)
Controllare la posizione dell'inceppamento carta e seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere l'originale inceppato.
|
NOTA
|
|
La Duplex Color Image Reader Unit-F1 è un prodotto opzionale.
|
1.

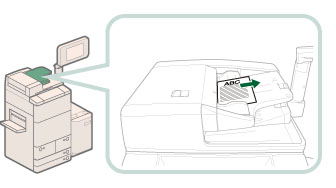

Rimuovere gli originali dal vassoio di alimentazione originali.
2.

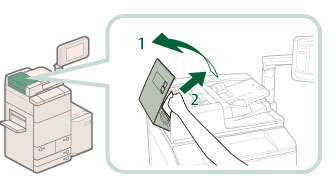

Rimuovere gli originali dal pannello dell'alimentatore.
 |
1. Tirare la leva e aprire il pannello dell'alimentatore. |
2. Rimuovere gli originali inceppati.In caso di difficoltà nella rimozione dell'inceppamento, non tentare di rimuoverlo con la forza e passare al punto 3.
|
3.

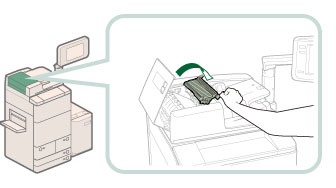

Aprire il pannello interno tenendolo per la linguetta anteriore.
4.

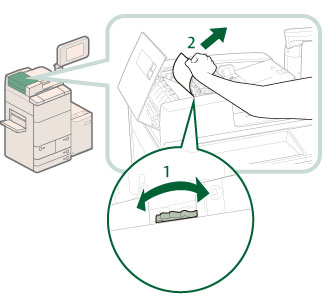

Ruotare la manopola di alimentazione verde e rimuovere gli originali inceppati.
 |
1.Ruotare la manopola di alimentazione verde. |
2. Rimuovere gli originali inceppati. |
5.
Chiudere il pannello interno e il pannello dell'alimentatore.
 |
1. Chiudere il pannello interno. |
2. Chiudere il pannello dell'alimentatore. |
 ATTENZIONE |
|
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
6.

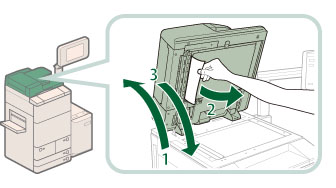

Rimuovere gli originali inceppati dall'alimentatore.
 |
1. Sollevare l'alimentatore. |
2. Rimuovere gli originali inceppati. |
|
3. Chiudere l'alimentatore. |
|
ATTENZIONE |
|
Quando si chiude l'alimentatore, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
Fare attenzione che la luce emessa dal vetro di lettura può essere molto forte alla chiusura dell'alimentatore.
|
|
NOTA
|
|
In caso di difficoltà nella rimozione dell'inceppamento, chiudere l'alimentatore e aprire il pannello dell'alimentatore e il pannello interno, quindi passare al punto 4.
|
7.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
