Unità di piegatura
Controllare la posizione dell'inceppamento carta e seguire la procedura descritta di seguito, facendo riferimento alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.

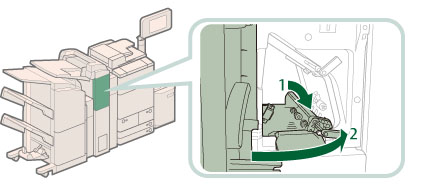

Aprire il pannello anteriore della Document Insertion / Folding Unit-G1.
2.

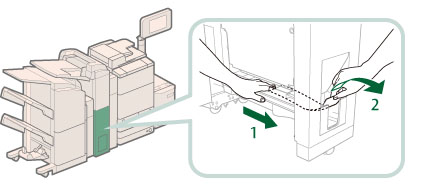

Aprire la guida di consegna inferiore.
3.

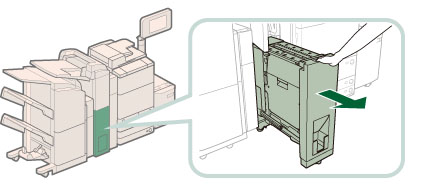

Estrarre l'unità di piegatura.
4.

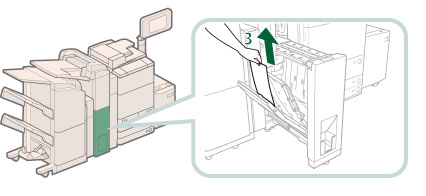

Rimuovere eventuali fogli inceppati dalla fessura di uscita.
5.

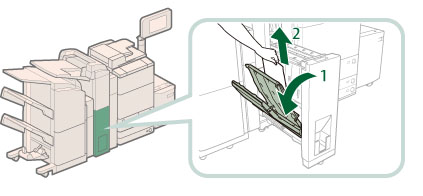

Rimuovere la carta inceppata dalla guida sinistra.
 |
1. Aprire la guida sinistra. |
2. Rimuovere la carta inceppata dalla guida interna. |
|
 |
3. Rimuovere la carta inceppata dalla guida esterna. |
6.

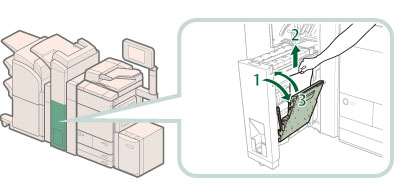

Rimuovere la carta inceppata dalla guida destra.
 ATTENZIONE |
|
Quando si chiude la guida, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
7.

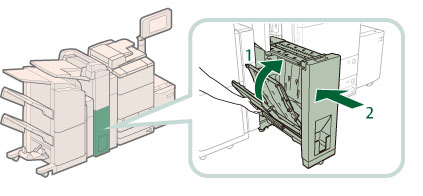

Chiudere la guida sinistra e riportare l'unità di piegatura alla posizione originale.
|
ATTENZIONE |
|
Quando si chiude la guida e si riporta l'unità alla posizione originale, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
8.
Chiudere la guida di consegna inferiore e il pannello anteriore.
|
ATTENZIONE |
|
Quando si chiudono la guida e il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
9.
Seguire le istruzioni riportate nella schermata.
|
NOTA
|
|
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato.
|
