Staple Finisher-K1/Booklet Finisher-K1/Puncher Unit-BG1/Puncher Unit-BH1/Inner Booklet Trimmer-A1 (imageRUNNER ADVANCE C7280i)
Lo Staple Finisher-K1 e il Booklet Finisher-K1 prevedono i seguenti modi di finitura: Fascicolazione, Raggruppamento, Sfalsamento e Pinzatura.
Il Booklet Finisher-K1 prevede anche il modo Pinzatura a sella.
Se è installata la Puncher Unit-BG1/Puncher Unit-BH1, può essere utilizzato anche il modo Foratura.
L'Inner Booklet Trimmer-A1 prevede il modo Rifilatura.
 ATTENZIONE |
|
Non appoggiare le dita o le mani sul finisher quando è in funzione. Questo potrebbe provocare lesioni personali o danni alla macchina.
 Quando si toglie la carta dal vassoio del finisher, non appoggiare le mani sul vassoio di consegna del finisher: potrebbe spostarsi verso l'alto provocando lesioni alle mani.
Quando è installato un finisher, non infilare le mani nell'area del vassoio in cui avviene la pinzatura, altrimenti si possono subire lesioni personali.
 |
|
IMPORTANTE
|
|
Nei vassoi del finisher deve essere inserita solo carta per la stampa, altrimenti potrebbero danneggiarsi.
Non collocare nulla sotto i vassoi del finisher, altrimenti potrebbero danneggiarsi.
 Se si crea un opuscolo pinzato a sella con carta patinata o fogli inseriti per la copertina, l'immagine stampata sulla pagina dopo la copertina si può attaccare alla parte posteriore della copertina o dei fogli inseriti, a seconda del tipo di carta patinata che si sta utilizzando.
Se si crea un opuscolo pinzato a sella o si utilizza il modo Pinzatura (Angolo/Doppia) con carta patinata o fogli inseriti per la copertina, le serie di copie possono sporcare la superficie (strisce di toner) della copertina a seconda del tipo di carta patinata che si sta utilizzando.
Se si crea un opuscolo pinzato a sella con carta patinata per la copertina, possono apparire screpolature attorno alla piega della copertina, a seconda del tipo di carta patinata che si sta utilizzando.
Se si utilizza il modo Pinzatura (angolo/doppia) per pinzare più serie di copie con carta patinata per la copertina, la pinzatura di serie di copie può sporcare la superficie della copertina delle serie di copie già consegnate, a seconda del tipo di carta patinata che si sta utilizzando.
|
|
NOTA
|
|
Il nome dell'unità di foratura può variare in base alle zone.
|
Parti e relative funzioni
Visualizzazione esterna
 |
 |
|

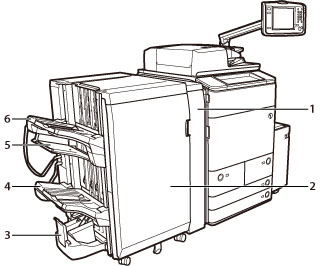

Booklet Finisher-K1 e Buffer Pass Unit-J1
|
Staple Finisher-K1
|
|
1.
|
Buffer Pass Unit-J1 (dotazione di serie)
La Buffer Pass Unit-J1 è richiesta per collegare lo Staple Finisher-K1 o il Booklet Finisher-K1 all'unità principale. Aprire la Buffer Pass Unit-J1 per rimuovere l'inceppamento. (Vedere "Buffer Pass Unit-J1".)
|
|
2.
|
Pannello anteriore
Aprire questo pannello nei seguenti casi:
Per sostituire la cartuccia punti, rimuovere la carta inceppata o eliminare un inceppamento di punti nell'unità di pinzatura e nell'unità di pinzatura a sella
Per scartare i punti/gli scarti di rifilatura/gli scarti di pinzatura
Per rimuovere i fogli inceppati nel finisher
Per maggiori informazioni, vedere "Manutenzione" e "Soluzione dei problemi".
|
|
3.
|
Vassoio opuscoli (Booklet Finisher-K1)
Le stampe pinzate a sella o piegate a sella vengono consegnate in questo vassoio.
|
|
4.
|
Vassoio di consegna C
Le stampe sono consegnate in questo vassoio. Quando si utilizzano determinate funzioni, è possibile impostare il modo Designazione vassoio per designare questo vassoio per la consegna delle stampe. (Vedere "Designazione del vassoio di consegna".)
|
|
5.
|
Vassoio di consegna B
Le stampe sono consegnate in questo vassoio. Quando si utilizzano determinate funzioni, è possibile impostare il modo Designazione vassoio per designare questo vassoio per la consegna delle stampe. (Vedere "Designazione del vassoio di consegna".)
|
|
6.
|
Vassoio di consegna A
Le stampe sono consegnate in questo vassoio. Quando si utilizzano determinate funzioni, è possibile impostare il modo Designazione vassoio per designare questo vassoio per la consegna delle stampe. (Vedere "Designazione del vassoio di consegna".)
|
Visualizzazione interna
|
1.
|
Vassoio dei residui di foratura (Puncher Unit-BG1/Puncher Unit-BH1)
Estrarre il vassoio dei residui di foratura per rimuovere i residui di foratura. (Vedere "Rimozione dei residui di foratura (Puncher Unit-BG1/Puncher Unit-BH1)".)
|
|
2.
|
Vassoio dei punti di scarto
Estrarre il vassoio dei punti di scarto per rimuovere i punti di scarto. (Vedere "Rimozione dei punti di scarto (Staple Finisher-K1/Booklet Finisher-K1)".)
|
|
3.
|
Vassoio dei residui di rifilatura (Inner Booklet Trimmer-A1)
Estrarre il vassoio dei residui di rifilatura per rimuovere i residui di rifilatura. (Vedere "Rimozione dei residui di rifilatura (Inner Booklet Trimmer-A1)".)
|
Modi di rifinitura
Lo Staple Finisher-K1 e il Booklet Finisher-K1 prevedono i modi di finitura indicati di seguito:
Modo Fascicolazione
Le stampe vengono fascicolate automaticamente in ordine di pagina.
Modo Raggruppamento
Tutte le stampe della stessa pagina vengono consegnate come unico gruppo in set.
Modo Sfalsamento
Il risultato di stampa viene spostato alternativamente nella parte anteriore e posteriore del vassoio.
La carta viene emessa con orientamento verticale (ritratto) od orizzontale (panorama) a seconda dell'orientamento degli originali. Ad esempio, per gli originali A4R, la carta viene emessa in direzione orizzontale. Per gli originali A4, la carta viene emessa in direzione verticale.
La carta viene emessa con orientamento verticale (ritratto) od orizzontale (panorama) a seconda dell'orientamento degli originali. Ad esempio, per gli originali A4R, la carta viene emessa in direzione orizzontale. Per gli originali A4, la carta viene emessa in direzione verticale.
Modo Pinzatura
Le stampe vengono fascicolate automaticamente in ordine di pagina e pinzate. I fogli vengono pinzati come segue:
Se gli originali sono stati posizionati sul vetro di lettura:
|
Area pinzatura angolo
|
Area pinzatura doppia
|
|
 |
|
 |
|
*1 In alto a sinistra
*2 In alto a destra
*3 In basso a destra
*4 In basso a sinistra
|
*5 Lato sinistro
*6 Lato destro
|
Se gli originali sono stati posizionati nell'alimentatore:
|
Area pinzatura angolo
|
Area pinzatura doppia
|
|
 |
|
 |
|
*1 In alto a destra
*2 In alto a sinistra *3 In basso a sinistra *4 In basso a destra |
*5 Lato destro
*6 Lato sinistro |
Modo pinzatura a sella
Le stampe sono raccolte in opuscoli, costituiti da pagine piegate e pinzate al centro.
Modo Foratura
Nei fogli stampati vengono praticati due o quattro fori (a seconda del formato della carta) .
Le aree forate sono mostrate nell'illustrazione riportata di seguito.
|
Vetro di lettura
|
Alimentatore
|
 |
 |
|
* Area forata
|
La distanza tra i fori è mostrata nell'illustrazione riportata di seguito.
Puncher Unit-BG1
 |
 |
|
2 fori
|
4 fori
|
|
* 80 mm
|
Puncher Unit-BH1
 |
|
4 fori
|
|
*1 21 mm
*2 70 mm
|
Modo piegatura a sella
La macchina piega la carta dimezzandone il formato.
Modo Rifilatura
Il modo Rifilatura consente di rifilare i bordi dei fogli stampati.
|
IMPORTANTE
|
|
I modi di Pinzatura a sella e Opuscolo non possono essere impostati per carta di grammatura inferiore a 60 g/m2. Non selezionare i modi di Finitura.
Possono essere pinzati i fogli dei seguenti formati: A3, A4, A4R
I traslucidi, i lucidi, le etichette o le buste non possono essere pinzati.
Possono essere pinzati a sella i fogli dei seguenti formati: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, formato personalizzato (da 210 mm x 279,3 mm a 297 mm x 487,7 mm) o formato personalizzato (da 297,1 mm x 279,3 mm a 330,2 mm x 487,7 mm)
I traslucidi, i lucidi, la carta preforata, i fogli per rubrica 1 o 2, le etichette o le buste non possono essere pinzati a sella.
Possono essere forati i fogli dei seguenti formati:
Quando è installato l'Puncher Unit-BG1
Due fori: A3, A4, A4R Quattro fori: A3, A4 Quando è installata la Puncher Unit-BH1
A3, A4, A4R Non è possibile eseguire fori in carta spessa 4, patinata su 1 lato 4, patinata su 2 lati 4, goffrata 4, traslucidi, lucidi, carta preforata, etichette o buste.
Possono essere piegati a sella i fogli dei seguenti formati: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, formato personalizzato (da 210 mm x 279,3 mm a 297 mm x 487,7 mm) o formato personalizzato (da 297,1 mm x 279,3 mm a 330,2 mm x 487,7 mm)
I traslucidi, i lucidi, la carta preforata, i fogli per rubrica 1 e 2, le etichette o le buste non possono essere piegati a sella.
Possono essere rifilati i fogli dei seguenti formati: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R o formato personalizzato (da 210 mm x 279,3 mm a 330,2 mm x 487,7 mm).
Non è possibile rifilare carta spessa (da 210 a 300 g/m2), carta patinata (da 210 a 300 g/m2), carta goffrata, traslucidi, lucidi, carta preforata, fogli per rubrica 1 e 2, etichette o risme di carta non pinzata.
|
|
NOTA
|
||||||||||
|
Per le istruzioni sulla manutenzione del finisher, ad esempio sostituzione dei punti, vedere "Manutenzione". Per informazioni sulla rimozione di inceppamenti di carta o punti, vedere "Soluzione dei problemi".
Se è attivo il modo Fascicolazione o Raggruppamento, i vassoi di consegna si spostano verso il basso mano a mano che il volume dei fogli consegnati aumenta in quantità e spessore. Una volta che il vassoio di consegna ha raggiunto la sua capienza massima, le stampe successive vengono consegnate automaticamente nel vassoio successivo disponibile. Se tutti i vassoi disponibili hanno raggiunto la capienza massima, la stampa si interrompe. Togliere tutti i fogli presenti nei vassoi di consegna. I vassoi si spostano verso l'alto e la stampa riprende.
Se si seleziona [Sfalsamento] quando è attivo il modo Fascicolazione o Raggruppamento, ogni set di stampe viene spostato di circa 30 mm alternativamente sul fronte e sul retro del vassoio prima di essere depositato nel vassoio di consegna.
Se è impostato il modo Pinzatura, il vassoio di consegna si muove verso il basso mano a mano che il volume dei fogli consegnati aumenta in quantità e spessore. Una volta che un vassoio di consegna ha raggiunto la sua capienza massima o dopo la consegna di 100 serie di stampe o di una quantità di fogli pari a un'altezza predefinita, la stampa e la pinzatura si interrompono. Quando tutte le stampe pinzate nel vassoio di consegna vengono rimosse, la stampa e la pinzatura riprendono.
Quando si utilizza il modo Pinzatura, non rimuovere i fogli dal vassoio di consegna mentre è in corso il lavoro. Rimuoverli al termine del lavoro.
Lo Staple-N1 è in dotazione standard per lo Staple Finisher-K1.
Lo Staple-N1 e lo Staple-P1 sono in dotazione standard per il Booklet Finisher-K1.
Se si utilizza il modo Pinzatura con più di 50 fogli (80 g/m2) di carta A3, A4R o 100 fogli (80 g/m2) di carta A4, le copie/stampe vengono solo sfalsate ma non pinzate. Inoltre, quando si seleziona la carta patinata o spessa, potrebbe non essere possibile utilizzare il modo Pinzatura anche se il numero di fogli, inclusi inserimenti di fogli o separatori lavori, è inferiore al limite impostato di un finisher.
Se la macchina si ferma mentre è in corso la pinzatura e viene visualizzato il messaggio <Caricare i punti nell'unità di pinzatura.>, significa che i punti di pinzatura stanno per terminare e che occorre sostituire la cartuccia punti. Per poter continuare a pinzare, sostituire la cartuccia punti. (Vedere "Manutenzione".)
Il modo Pinzatura a sella è disponibile solo se è installato il Booklet Finisher-K1.
Il numero massimo di fogli che possono essere pinzati a sella varia a seconda della grammatura e del tipo di carta (incluso un foglio di copertina (massimo 300 g/m2)).
La precisione delle pieghe create nel modo Pinzatura a sella varia a seconda del tipo di carta e del numero dei fogli.
Per informazioni sul numero massimo di fogli che possono essere piegati a Z e pinzati quando è installato il Paper Folding Unit-G1, vedere "Modo Pinzatura con il modo Piegatura a Z".
Il modo Foratura è disponibile solo se è installata la Puncher Unit-BG1/Puncher Unit-BH1.
Il modo Piegatura a sella è disponibile solo se è installato il Booklet Finisher-K1.
La carta viene piegata a sella con un massimo di 5 fogli (80 g/m2), quindi viene consegnata.
Il modo Rifilatura è disponibile solo se l'Inner Booklet Trimmer-A1 è installato sul Booklet Finisher-K1.
È possibile rifilare al massimo 20 fogli di carta (80 g/m2) (incluso un foglio di copertina (300 g/m2)).
|
Formati carta che possono essere depositati
Di seguito vengono riportati i formati carta che possono essere depositati nei vassoi di consegna della Staple Finisher-K1/Booklet Finisher-K1. Tenere comunque presente che, utilizzando particolari funzioni, determinati formati carta non potranno essere consegnati nei vassoi.
: Disponibile-: Non disponibile
|
Formato carta
|
Vassoio A
|
Vassoio B
|
Vassoio C
|
Vassoio opuscoli
|
|
|
330 mm x 483 mm
|
|
|
|
|
|
|
305 mm x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
Formato personalizzato (da 100 mm x 148 mm a 330,2 mm x 487,7 mm)
|
|
|
|
* |
|
|
Buste
|
N.10(COM10)
|
|
|
|
-
|
|
Monarch:
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2 (posizionata in orizzontale/posizionata in verticale)
|
|
|
|
-
|
|
|
Formato personalizzato (da 139,7 mm x 182 mm a 330,2 mm x 487,7 mm)
|
|
|
|
-
|
|
*I formati carta personalizzati possono essere consegnati solo se sono compresi tra 210 mm × 279,3 mm e 297 mm × 487,7 mm o tra 297,1 mm × 279,3 mm e 330,2 mm × 487,7 mm.
|
NOTA
|
|
Il vassoio opuscoli può essere utilizzato solo quando il Booklet Finisher-K1 è installato.
|
